Λεπτομέρειες:
|
| Όνομα προϊόντων:: | Άκρες στελεχών συγκόλλησης άκρης ανοξείδωτου | Πρότυπα:: | ΜΒ/ANSI ΤΟ /JIS/DIN |
|---|---|---|---|
| Είδη:: | Ενωμένες στενά άκρη τοποθετήσεις σωληνώσεων | Υλικό:: | Ανοξείδωτο |
| Εφαρμογή:: | Συνδέοντας χαλαρή φλάντζα | Επικεφαλής κώδικας: | Κύκλος |
| Επισημαίνω: | Τέλος στελεχών SS,άκρες στελεχών ανοξείδωτου |
||
Οι άκρες στελεχών είναι ένα είδος ενωμένου στενά άκρη σωλήνα χάλυβα. Είναι συνήθως ένα τμήμα μέσα στη χαλαρή φλάντζα. Η χαλαρή φλάντζα είναι συνήθως γνωστή ως looper φλάντζα, συμπεριλαμβανομένης της ένωσης looper της φλάντζας, βάζοντας φλάντζα looper στη φλάντζα και τη φλάντζα συγκόλλησης άκρης looper. Χρησιμοποιείται συχνά στην περίπτωση της μέσης θερμοκρασίας και η πίεση δεν είναι υψηλή και η μέση διάβρωση είναι ισχυρή.
Όταν η μέση διάβρωση είναι ισχυρή, το μέσο μέρος επαφών φλαντζών είναι άκρες στελεχών, χρησιμοποιώντας κυρίως τα αρίστης ποιότητας αντιδιαβρωτικά υλικά όπως το ανοξείδωτο και άλλα υλικά. Στο εξωτερικό, το δαχτυλίδι φλαντζών του χαμηλής βαθμίδας υλικού όπως ο χάλυβας άνθρακα χρησιμοποιείται για να το στερεώσει για να επιτύχει τη σφράγιση. Να βάλει φλάντζα στην επισκόπηση: να βάλει φλάντζα είναι μια διαδικασία σφράγισης. Υπάρχουν πολλά είδη να βάλουν φλάντζα και διαφορετικών μεθόδων ταξινόμησης. Σύμφωνα με τις ιδιότητες παραμόρφωσης, μπορεί να διαιρεθεί σε να βάλει φλάντζα και πίεση επιμήκυνσης βάζοντας φλάντζα να βάλει φλάντζα διακένωσης.
Να βάλει φλάντζα: αναφέρεται στη διαμορφώνοντας μέθοδο και την ευθεία άκρη κατά μήκος μιας ορισμένης καμπύλης στην άκρη του μέρους αεροπλάνων ή του μέρους κυρτής επιφάνειας του κενού. Οι κύριοι παράγοντες που έχουν επιπτώσεις στον τελευταίο να βάλουν φλάντζα συντελεστή είναι: (1) όσο μεγαλύτερη η επιμήκυνση δ, δείκτης σκλήρυνσης πίεσης και συντελεστής ανισοτροπίας του πλαστικού υλικού είναι, τόσο μικρότερος ο τελευταίος να βάλει φλάντζα συντελεστής είναι, το οποίο είναι συμβάλλον να βάλει φλάντζα.
1, μέθοδος επεξεργασίας της συγκόλλησης άκρης που βάζει φλάντζα στη σύντομη κοινή τρύπα: η μέθοδος επεξεργασίας προκατασκευασμένης τρύπας καθορίζει τον όρο ακρών της τρύπας.
2, όταν η άκρη της τρύπας είναι χωρίς σάλιασμα, δάκρυ, σκληραίνοντας στρώμα και άλλες ατέλειες, όσο μικρότερο το όριο που βάζει φλάντζα στο συντελεστή είναι, το οποίο είναι συμβάλλον να βάλει φλάντζα.
3, αυτή τη στιγμή, οι προκατασκευασμένες τρύπες υποβάλλονται σε επεξεργασία κυρίως με punching ή διατρήσεων τις μεθόδους. Το στοιχείο δείχνει ότι το λ. της διάτρησης είναι μικρότερο από αυτό γενικό punching.
4, η συμβατική punching μέθοδος έχουν την υψηλή αποδοτικότητα παραγωγής και είναι ιδιαίτερα κατάλληλα για τις μεγάλες τρύπες στη μηχανή, αλλά θα προκαλέσει τις ατέλειες του σκληραίνοντας στρώματος, σάλιασμα, δάκρυ και ούτω καθεξής επάνω στην επιφάνεια των τρυπών, οι οποίες θα οδηγήσουν στην αύξηση του τελευταίου να βάλουν φλάντζα συντελεστή.
5, το χαμηλότερο όριο που βάζει φλάντζα στο συντελεστή μπορούν να ληφθούν με τη βοήθεια της ανόπτησης θερμικής επεξεργασίας μετά από punching, την επισκευή τρυπών ή την τρύπα που γυρίζουν στην αντίθετη κατεύθυνση punching για να κάνουν το σάλιασμα στην εσωτερική πλευρά της τρύπας.
6, η μέθοδος μετά από τη διάτρηση μπορούν επίσης να λάβουν το χαμηλότερο όριο βάζοντας φλάντζα στο συντελεστή, αλλά η αποδοτικότητα παραγωγής είναι χαμηλότερη.
7, σχετική διάμετρος της προσχηματισμένης τρύπας της συγκόλλησης άκρης που βάζει φλάντζα απότομα στην ένωση: όσο μικρότερη η σχετική διάμετρος της προσχηματισμένης τρύπας είναι, τόσο μικρότερος ο τελευταίος να βάλει φλάντζα συντελεστής είναι, το οποίο είναι συμβάλλον να βάλει φλάντζα.

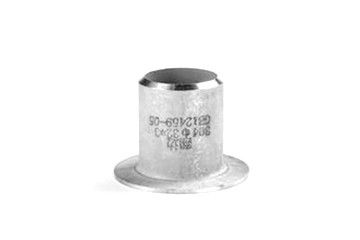

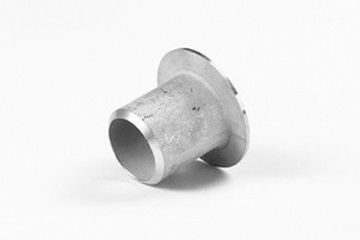

Φύλλο στοιχείων τοποθετήσεων σωληνώσεων ανοξείδωτου τελών στελεχών SS συγκόλλησης άκρης Ansi
| Ονομαστικός Διάμετρος |
Εξωτερική διάμετρος | Μήκος | Διάμετρος της περιτύλιξης Nominal&Maximum | Ρ | |||
| DN | NPS | OD | LP | SP | Γ | Ο Max | Β Max |
| 15 | 1/2 | 21.3 | 76 | 51 | 35 | 3 | 0,75 |
| 20 | 3/4 | 26.7 | 76 | 51 | 43 | 3 | 0,75 |
| 25 | 1 | 33.4 | 102 | 51 | 51 | 3 | 0,75 |
| 32 | 1.1/4 | 42.4 | 102 | 51 | 64 | 5 | 0,75 |
| 40 | 1.1/2 | 48.3 | 102 | 51 | 73 | 6 | 0,75 |
| 50 | 2 | 60.3 | 152 | 64 | 92 | 8 | 0,75 |
| 65 | 2.1/2 | 73.0 | 152 | 64 | 105 | 8 | 0,75 |
| 80 | 3 | 88.9 | 152 | 64 | 127 | 10 | 0,75 |
| 90 | 3.1/2 | 101.6 | 152 | 76 | 140 | 10 | 0,75 |
| 100 | 4 | 114.3 | 152 | 76 | 157 | 11 | 0,75 |
| 125 | 5 | 141.3 | 203 | 76 | 186 | 11 | 1.5 |
| 150 | 6 | 168.3 | 203 | 89 | 216 | 13 | 1.5 |
| 200 | 8 | 219.1 | 203 | 102 | 270 | 13 | 1.5 |
| 250 | 10 | 273.1 | 254 | 127 | 324 | 13 | 1.5 |
| 300 | 12 | 323.9 | 254 | 152 | 381 | 13 | 1.5 |
| 350 | 14 | 355.6 | 305 | 152 | 413 | 13 | 1.5 |
| 400 | 16 | 406.4 | 305 | 152 | 470 | 13 | 1.5 |
| 450 | 18 | 457.2 | 305 | 152 | 533 | 13 | 1.5 |
| 500 | 20 | 508 | 305 | 152 | 584 | 13 | 1.5 |
| 550 | 22 | 559 | 305 | 152 | 641 | 13 | 1.5 |
| 600 | 24 | 610 | 305 | 152 | 692 | 13 | 1.5 |
1.Manufacturing πρότυπα να βάλει φλάντζα: MSS SP-43, ASME b16.9, τα υλικά ΜΒ/t12459, κ.λπ. είναι χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων, κ.λπ.
2.Langing το άνοιγμα Δ και το υλικό πάχος Τ, το προσχηματισμένο άνοιγμα που μπορεί να βαλθεί φλάντζα είναι μικρότερα, έτσι ο τελευταίος να βάλει φλάντζα συντελεστής είναι μικρότερος.
3.Flanging η παραμόρφωση, η σφαιρική ή κωνική διάτρηση είναι η πρώτη επαφή μεταξύ του μπροστινού μέρους της διάτρησης και του προσχηματισμένου στομίου, η κάμπτοντας παραμόρφωση στη στοματική περιοχή κύβων είναι μικρότερη από αυτή της διάτρησης επίπεδων κατώτατων σημείων, και είναι ευκολότερο να παραχθεί η πλαστική παραμόρφωση στο στόμιο.
4. Σύμφωνα με το νόμο της σταθερότητας όγκου, η τελευταία εφαπτόμενη αξία πίεσης αυξάνεται όταν η άκρη της περιοχής παραμόρφωσης είναι έτοιμη να ραγίσει κατά τη διάρκεια να βάλει φλάντζα. Μπορεί να δει ότι ο τελευταίος να βάλει φλάντζα συντελεστής είναι μικρότερος.
5. Μορφή της διάτρησης: το όριο που βάζει φλάντζα στο συντελεστή της σφαιρικής διάτρησης είναι μικρότερο από αυτό της διάτρησης επίπεδων κατώτατων σημείων.
6. Επιπλέον, το όριο που βάζει φλάντζα στο συντελεστή της διάτρησης με την παραβολοειδή, κωνική επιφάνεια και τη μεγάλη ακτίνα λωρίδων είναι μικρότερο από αυτό της διάτρησης με το επίπεδο κατώτατο σημείο.
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Το εργοστάσιο τοποθετήσεων σωληνώσεων ανοξείδωτου τελών στελεχών συγκόλλησης άκρης Ansi μας SS έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
