Λεπτομέρειες:
|
| Όνομα προϊόντων:: | Συγκόλληση άκρης ανοξείδωτου olet | Προδιαγραφές:: | DN6~DN100 |
|---|---|---|---|
| Τεχνολογία:: | Να πριονίσει και κατεργασία | Υλικό:: | Ανοξείδωτο |
| μορφή: | ΙΣΟΣ | Τεχνικές: | Σφυρηλατημένος, συγκόλληση άκρης |
| Επισημαίνω: | Τοποθετήσεις σωληνώσεων συγκόλλησης άκρης ανοξείδωτου,Ανοξείδωτο Weldolet |
||

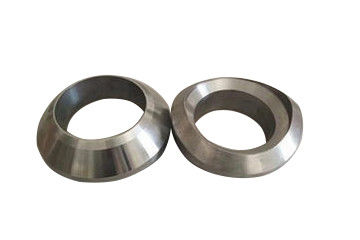

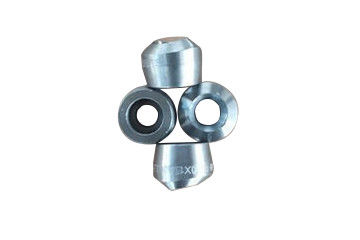

Το Olet καλείται επίσης ένωση σωλήνων καθίσματα, σελών και σελών τύπων Olet. Χρησιμοποιείται κυρίως για την ενίσχυση των τοποθετήσεων σωληνώσεων της σύνδεσης κλάδων αντί των τύπων σύνδεσης κλάδων όπως η μείωση του γράμματος Τ, την ενίσχυση του πιάτου και την ενίσχυση του τμήματος σωλήνων. Το Olet έχει τα σημαντικά πλεονεκτήματα της ασφάλειας, της αξιοπιστίας, της μείωσης του κόστους, της απλής κατασκευής, της βελτίωσης του μέσου καναλιού ροής, της σειράς τυποποίησης, και του κατάλληλων σχεδίου και της επιλογής. Ειδικά πίεση, υψηλής θερμοκρασίας, μεγάλη τη διάμετρο και παχιές τις σωληνώσεις τοίχων, η οποία χρησιμοποιούνται όλο και περισσότερο για να αντικαταστήσουν την παραδοσιακή μέθοδο σύνδεσης Olet. Το κύριο σώμα του Olet αποτελείται από τα υψηλής ποιότητας σφυρηλατημένα κομμάτια με το ίδιο υλικό με το σωλήνα, συμπεριλαμβανομένου του χάλυβα άνθρακα, του χάλυβα κραμάτων, του ανοξείδωτου, κ.λπ.
1. Το κάθισμα Olet και ο κύριος σωλήνας είναι ενωμένοι στενά. Υπάρχουν τρεις τύποι συνδέσεων με το Olet ή άλλους σωλήνες, όργανα και βαλβίδες: σύνδεση συγκόλλησης άκρης, σύνδεση συγκόλλησης υποδοχών και περασμένη κλωστή σύνδεση.
2. Τα συνήθως χρησιμοποιημένα πρότυπα κατασκευής περιλαμβάνουν MSS SP-97, ΜΒ/t19326 και άλλα πρότυπα.
3. Η συγκόλληση Olet υποβάλλεται σε επεξεργασία γενικά από το ακέραιο σφυρηλατημένο κομμάτι. Η δομή Olet διαιρείται σε κύριο τέλος σύνδεσης σωλήνων, μέρος ενίσχυσης και τέλος σύνδεσης Olet.
4. Η εξωτερική διάσταση Olet έχει τα αντίστοιχα πρότυπα αναφοράς, και η μορφή σύνδεσης με τον κύριο σωλήνα είναι σύνδεση άκρης αυλακιού.
10, το αυλάκι της συγκόλλησης είναι ένα ενιαίος-πλαισιωμένο β-αυλάκι, το οποίο μπορεί να καθοριστεί ως συνδυασμός συγκόλλησης άκρης (συγκόλληση αυλακιού) και συγκόλλησης λωρίδων.
5. Τα άλλα μέρη έξω από την πρώτη κλίση της επιγραφής κλάδων ανήκουν στην κλίση μετάβασης πάχους και δεν ανήκουν στο αυλάκι της επιγραφής κλάδων.
6. Κατά υπολογισμό του πάχους συγκόλλησης, δεύτερη τη λοξότμηση θα αποκλειστεί και θα υπολογιστεί από το πρώτο. Στην πραγματική συγκόλληση στην περιοχή, το πάχος της συγκόλλησης μπορεί να φθάσει στο πρώτο κεκλιμένο αεροπλάνο.
Φύλλο στοιχείων τοποθετήσεων σωληνώσεων ανοξείδωτου Olet συγκόλλησης άκρης σωλήνων μετάλλων Τ
| Τύπος | Συνδεδεμένος τύπος | ||
| GB19326 υποδοχή που ενώνεται στενά | Νήμα σωλήνων ΜΒ 19326 | ΜΒ 19326 άκρη-που ενώνεται στενά | |
| Πρότυπα | ΚΟΛΛΟΕΙΔΕΣ ΔΙΆΛΥΜΑ (MSS SP-97 Q.TG11) | TOL (MSS SP-97 Q, FG12) | WOL (MSS SP-97 Q/FG13) |
| Nipolet | SNL (ΤΟ Q.TG/14) | TNL (Q.FG14, SHB-PO1) | WNL (Q/FG14) |
| (45°) Latrolet | SEL (ΤΟ Q.TG/15) | TLL (Q/FGlx shb-PO1) | (Q/FG15) |
| (1 5D) Elbolet | ΤΗΛ. (Q/FG1Q SHB-PO1) | WEL (Q/FG16) | |
Φύλλο στοιχείων τοποθετήσεων σωληνώσεων ανοξείδωτου Olet συγκόλλησης άκρης σωλήνων μετάλλων Τ
| Ονομαστική διάμετρος | Ονομαστική διάμετρος του ταιριαγμένου κύριου σωλήνα | Λ | Ε | ||||||
| χιλ. | χιλ. | STD | XS | xxs | STD | XS | XXS | ||
| 6 | 1/8 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 8 | 1/4 | 20 | 3/4 | 15.9 | - | - | 15.9 | - | - |
| 10 | 3/8 | 25 | 1 | 19.1 | - | - | 19.1 | - | - |
| 15 | 1/2 | 32 | 1.1/4 | 19.1 | 19.1 | 28.6 | 23.8 | 23.8 | 14.3 |
| 20 | 3/4 | 40 | 1.1/2 | 22.2 | 22.2 | 31.8 | 302 | 30.2 | 19.1 |
| 25 | 1 | 40 | 1.1/2 | 27.0 | 27.0 | 38.1 | 36.5 | 36.5 | 25.4 |
| 32 | 1.1/4 | 65 | 2.1/2 | 31.8 | 31.8 | 44.5 | 44.5 | 44.5 | 33.3 |
| 40 | 1.1/2 | 65 | 2.1/2 | 33.3 | 33.3 | 50.8 | 50.8 | 50.8 | 38.1 |
| 50 | 2 | 80 | 3 | 38.1 | 38.1 | 58.6 | 65.1 | 65.1 | 42.9 |
| 60 | 2.1/2 | 100 | 4 | 41.3 | 41.3 | 61.9 | 762 | 76.2 | 54.0 |
| 80 | 3 | 125 | 5 | 44.5 | 44.5 | 73.0 | 93.7 | 93.7 | 77.0 |
| 90 | 3.1/2 | 150 | 6 | 47.0 | 47.0 | - | 10L6 | 101.6 | - |
| 100 | 4 | 150 | 6 | 50.8 | 50.8 | 84.1 | 120.7 | 120.7 | 98.4 |
| 125 | 5 | 200 | 8 | 57.2 | 57.2 | 93.7 | 141.3 | 141.3 | 122.2 |
| 150 | 6 | 200 | 8 | 60.3 | 77.8 | 104.8 | 169.9 | 169.9 | 146.1 |
| 200 | 8 | 250 | 10 | 69.9 | 98.4 | - | 220.7 | 220.7 | - |
| 250 | 10 | 300 | 12 | 77.8 | 93.7 | - | 274.6 | 265.1 | - |
| 300 | 12 | 350 | 14 | 85.7 | 103.2 | - | 325.4 | 317.5 | - |
| 350 | 14 | 400 | 16 | 88.9 | 100.0 | - | 357.2 | 350.9 | - |
1, υπάρχουν ειδικοί κανονισμοί για τα υλικά σωληνώσεων στο σχέδιο των κλάδων σωληνώσεων.
2, ο κύριος σωλήνας έχουν τους σαφείς τεχνικούς κανονισμούς για τους διαφορετικούς τύπους Olets, τα οποία καλούνται κανονισμούς για τον υλικό βαθμό σωληνώσεων.
3, γενικά, μεγάλη διάμετρος Olet (περισσότερο από 1/2 του κύριου σωλήνα) συνδέονται με το τυποποιημένο γράμμα Τ, ενώ η μικρή διάμετρος Olet συνδέεται με Olet το σύνολο, το οποίο χρησιμοποιείται ευρέως στις ξένες χώρες και έχει τα σχετικά πρότυπα στην Κίνα.
4, μικρή διάμετρος Olet χρησιμοποιούνται, η οποία είναι ευεργετική στις απαιτήσεις δύναμης και πίεσης. Ο σωλήνας κατασκευάζεται σύμφωνα με τα πρότυπα, ασφαλής και αξιόπιστος.
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Το εργοστάσιο τοποθετήσεων σωληνώσεων ανοξείδωτου Olet συγκόλλησης άκρης σωλήνων μετάλλων μας Τ έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
