Περιγραφή

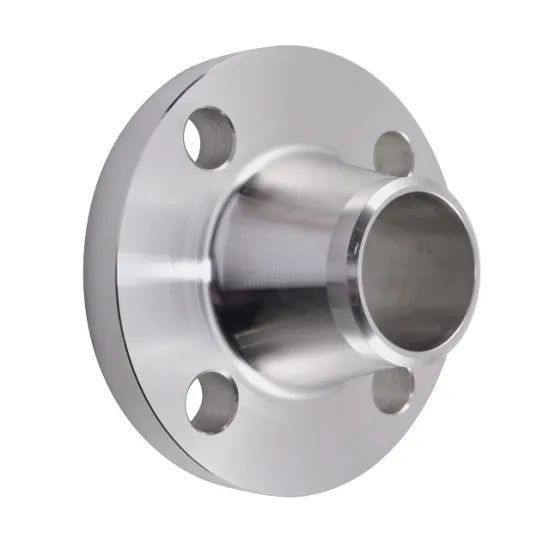

Η φλάντζα συγκόλλησης άκρης με το λαιμό είναι ένα είδος τοποθέτησης σωληνώσεων, το οποίο είναι ένα είδος φλάντζας με το λαιμό και μετάβαση της στρογγυλής σύνδεσης συγκόλλησης σωλήνων και άκρης με το σωλήνα. Η φλάντζα συγκόλλησης άκρης δεν είναι εύκολο να παραμορφωθεί, καλά σφραγισμένος, ευρέως χρησιμοποιημένος, με τις αντίστοιχες άκαμπτες και ελαστικές απαιτήσεις και τη λογική μετάβαση εκλέπτυνσης συγκόλλησης άκρης. Η απόσταση μεταξύ της σύνδεσης συγκόλλησης και της κοινής επιφάνειας είναι μεγάλη, και η κοινή επιφάνεια είναι απαλλαγμένη από την παραμόρφωση θερμοκρασίας συγκόλλησης.
Η φλάντζα συγκόλλησης άκρης λαιμών ανήκει στην ακέραια φλάντζα. Λόγω της σύνδεσης συγκόλλησης δομών και άκρης μετάβασης του μυτερού λαιμού, η δύναμη και η ακαμψία της φλάντζας ενισχύονται, και η απόδοση σφράγισης είναι καλύτερη από αυτή της επίπεδης φλάντζας συγκόλλησης. Το μειονέκτημα είναι ότι πρέπει να κατασκευαστεί από το σφυρηλατημένο κομμάτι, καταναλώνει πολλά υλικά και κοστίζει πολλή κατασκευή.
Charateristic
1. Είναι κατάλληλος για τις υψηλής θερμοκρασίας ή υψηλών σφράγισης απαιτήσεις υψηλής πίεσης.
2. Η φλάντζα συγκόλλησης άκρης αποτελείται γενικά από το σφυρηλατημένο κομμάτι ή τη διαδικασία σφυρηλατημένων κομματιών.
. Όταν ο χάλυβας πιάτων ή τμημάτων χάλυβα χρησιμοποιείται για την κατασκευή, οι ακόλουθες απαιτήσεις πρέπει να καλυφθούν:
(1) η φλάντζα συγκόλλησης άκρης υπόκειται στην υπερηχητική ανίχνευση ρωγμών χωρίς ατέλειες ελασματοποίησης
(2) θα κοπεί στις λουρίδες κατά μήκος της κατεύθυνσης κυλίσματος του χάλυβα, της κλίσης και της άκρης που ενώνονται στενά σε ένα δαχτυλίδι, και η επιφάνεια του χάλυβα θα διαμορφώσει μια κυλινδρική επιφάνεια του δαχτυλιδιού. Το πιάτο χάλυβα δεν θα επεξεργαστεί στη μηχανή άμεσα στη φλάντζα συγκόλλησης άκρης λαιμών
(3) η συγκόλληση άκρης του δαχτυλιδιού θα είναι πλήρης συγκόλληση διείσδυσης
(4) η συγκόλληση άκρης του δαχτυλιδιού υπόκειται στη μετα θερμική επεξεργασία συγκόλλησης, και υπόκειται στην ακτίνα 100% ή την υπερηχητική ανίχνευση ρωγμών, και η ανίχνευση ακτίνων θα ανταποκριθεί στα πρότυπα, και η υπερηχητική ανίχνευση θα καλύψει τις εθνικές απαιτήσεις.
Προδιαγραφή
1. Η ονομαστική πίεση είναι διαφορετική: η ονομαστική πίεση της επίπεδης φλάντζας συγκόλλησης με το λαιμό είναι 0.6-4.0mpa, ενώ η ονομαστική πίεση της επίπεδης φλάντζας συγκόλλησης με το λαιμό είναι 1-25mpa.
2.Obviously, το εφαρμόσιμο επίπεδο πίεσης επίπεδης φλάντζας συγκόλλησης με το λαιμό είναι χαμηλότερο.
3.Different μέθοδοι σύνδεσης: η μεγαλύτερη διαφορά μεταξύ της επίπεδης φλάντζας συγκόλλησης λαιμών και της φλάντζας συγκόλλησης άκρης λαιμών στη δομή βρίσκεται στη μέθοδο σύνδεσης μεταξύ του ακροφυσίου και της φλάντζας.
4. Γενικά, η επίπεδη φλάντζα συγκόλλησης λαιμών είναι η σύνδεση λωρίδων μεταξύ του ακροφυσίου και της φλάντζας, ενώ η φλάντζα συγκόλλησης άκρης λαιμών είναι η ένωση άκρης μεταξύ της φλάντζας και του ακροφυσίου.
Τεχνικό φύλλο στοιχείων
Μετα φύλλο στοιχείων φλαντζών χάλυβα άνθρακα λαιμών συγκόλλησης φυσικού μεγέθους
| Ενωμένη στενά φλάντζα χάλυβα λαιμών άκρη |
| Ονομαστικό μέγεθος |
Διάσταση σύνδεσης |
Πάχος φλαντζών |
Λαιμός φλαντζών |
Ύψος φλαντζών |
| Διάμετρος φλαντζών |
Διάμετρος κεντρικών τρυπών |
Διάμετρος τρυπών μπουλονιών |
Αριθμός τρυπών μπουλονιών |
Μπουλόνι |
Ν |
S |
Χ |
Ρ |
| DN |
Α |
Β |
| 10 |
90 |
60 |
14 |
4 |
M12 |
16 |
28 |
28 |
1.8 |
6 |
4 |
35 |
| 15 |
95 |
65 |
14 |
4 |
M12 |
16 |
32 |
32 |
2.0 |
6 |
4 |
38 |
| 20 |
] 05 |
75 |
14 |
4 |
M12 |
18 |
40 |
40 |
2.3 |
6 |
4 |
40 |
| 25 |
115 |
85 |
14 |
4 |
M12 |
18 |
46 |
46 |
2.6 |
6 |
4 |
40 |
| 32 |
140 |
100 |
18 |
4 |
M16 |
18 |
56 |
56 |
2.6 |
6 |
6 |
42 |
| 40 |
150 |
110 |
18 |
4 |
M16 |
18 |
64 |
64 |
2.6 |
7 |
6 |
45 |
| 50 |
165 |
125 |
18 |
4 |
M16 |
18 |
74 |
74 |
2.9 |
8 |
5 |
45 |
| 65 |
185 |
145 |
18 |
8 |
M16 |
18 |
92 |
92 |
2.9 |
10 |
6 |
45 |
Διαφορές μεταξύ της φλάντζας συγκόλλησης άκρης και της επίπεδης φλάντζας συγκόλλησης
1. Διαφορετικές μορφές συγκόλλησης: η επίπεδη συγκόλληση δεν μπορεί να ακτινογραφηθεί, ενώ η συγκόλληση άκρης μπορεί.
2. Η μορφή ραφής συγκόλλησης μεταξύ του σωλήνα με την επίπεδη φλάντζα συγκόλλησης λαιμών και της φλάντζας είναι συγκόλληση λωρίδων, ενώ η μορφή ραφής συγκόλλησης μεταξύ της φλάντζας με την επίπεδη συγκόλληση λαιμών και του σωλήνα είναι περιφερειακή συγκόλληση.
3. Η μορφή επίπεδης συγκόλλησης είναι συγκόλληση λωρίδων δύο, και η μορφή συγκόλλησης άκρης είναι μια περιφερειακή συγκόλληση άκρης.
4. Διαφορετικά υλικά: το υλικό της φλάντζας συγκόλλησης με το λαιμό επεξεργάζεται στη μηχανή από το πιάτο συνηθισμένου χάλυβα με το πάχος που καλύπτει τις απαιτήσεις, ενώ το υλικό της φλάντζας συγκόλλησης με το λαιμό επεξεργάζεται συνήθως από τα σφυρηλατημένα μέρη χάλυβα.
Εφαρμογή
1, η φλάντζα συγκόλλησης άκρης δεν είναι εύκολο να παραμορφωθεί, δεν σφραγίζεται καλά και ευρέως χρησιμοποιημένος.
2, αυτό έχουν τις αντίστοιχες άκαμπτες και ελαστικές απαιτήσεις και τη λογική μετάβαση εκλέπτυνσης συγκόλλησης άκρης.
3, η απόσταση μεταξύ της σύνδεσης συγκόλλησης και η κοινή επιφάνεια είναι μεγάλα, και η κοινή επιφάνεια είναι απαλλαγμένη από την παραμόρφωση θερμοκρασίας συγκόλλησης.
4, αυτό υιοθετούν μια σχετικά σύνθετη δομή μορφής κέρατων, η οποία είναι κατάλληλη για τις σωληνώσεις με τις μεγάλες διακυμάνσεις πίεσης ή θερμοκρασίας ή σωλήνωση με υψηλής θερμοκρασίας, την υψηλή πίεση και τη χαμηλή θερμοκρασία.
5, αυτό χρησιμοποιούνται γενικά για τις σωληνώσεις με το PN μεγαλύτερο από τη σύνδεση σωληνώσεων και βαλβίδων 2.5MPa επίσης χρησιμοποιημένος για να μεταφέρει την ακριβή, εύφλεκτη και εκρηκτική σωλήνωση μέσων.
Συσκευασία
a. Πλαστική συσκευασία τσαντών φυσαλίδων b.Wove συσκευασία τσαντών c.Pallet Δ. προσαρμοσμένος
Χρόνος παράδοσης
Το μετα εργοστάσιο φλαντζών χάλυβα άνθρακα λαιμών συγκόλλησης φυσικού μεγέθους μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
