Περιγραφή

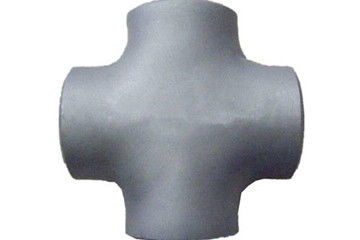

Ενωμένος στενά ο άκρη σταυρός είναι ένα είδος τοποθετήσεων σωληνώσεων χάλυβα που διαμορφώνονται με την καυτή συμπίεση ή τη σφυρηλάτηση. Η μορφή σύνδεσής της είναι άμεσα στη συγκόλληση άκρης ο σταυρός με το σωλήνα χάλυβα. Τα κύρια πρότυπα κατασκευής ενωμένου στενά του άκρη σταυρού είναι ΜΒ/t12459, ΜΒ/T13401, ASME b16.9, sh3408, sh3409, Hg/t21635, Hg/t21631, Sy/t0510.
Ενωμένος στενά ο άκρη σταυρός μπορεί να διαιρεθεί σε ίση διάμετρο και μείωση της διαμέτρου. Το τέλος ακροφυσίων του ίσου σταυρού διαμέτρων είναι το ίδιο μέγεθος το κύριο μέγεθος συνδέοντας σωλήνων σωλήνων της μείωσης του σταυρού είναι το ίδιο, ενώ το μέγεθος ακροφυσίων του σωλήνα κλάδων είναι μικρότερο από αυτό του κύριου σωλήνα.
Ενωμένος στενά ο άκρη σταυρός είναι ένα είδος τοποθέτησης σωληνώσεων που χρησιμοποιείται στον κλάδο του σωλήνα. Για τον άνευ ραφής ενωμένο στενά άκρη σταυρό κατασκευής σωλήνων, υπάρχουν δύο συνήθως χρησιμοποιημένες διαδικασίες: υδραυλική διόγκωση και καυτή συμπίεση.
Προδιαγραφή
Πρότυπα: ΜΒ/ANSI ΤΟ /JIS/DIN
Μέγεθος: 1/2» - 48» (DN15-DN1200)
Εφαρμογή: Συνδέστε τους σωλήνες
Χαρακτηριστικό
Λόγω της υιοθέτησης του καυτού πιεσμένου ενωμένου στενά άκρη σταυρού, η χωρητικότητα του εξοπλισμού που απαιτείται για την υλική διαμόρφωση μειώνεται. Ο καυτός σταυρός συγκόλλησης άκρης Τύπου έχει την ευρεία προσαρμοστικότητα στα υλικά, η οποία είναι κατάλληλη για το χάλυβα χαμηλού άνθρακα και άλλα υλικά ειδικά για τη μεγάλη διάμετρο και τον παχύ τοίχο σωλήνων, αυτή η διαμορφώνοντας διαδικασία υιοθετείται συνήθως.
1. Χάλυβας άνθρακα, χυτοχάλυβας, χάλυβας κραμάτων, ανοξείδωτο, χαλκός, κράμα αργιλίου, πλαστικό, αργό που διυλίζουν, ΔΕΗ, κ.λπ.
2. Σύμφωνα με τη μέθοδο παραγωγής, μπορεί να διαιρεθεί σε ανύψωση, συμπίεση, σφυρηλάτηση, ρίψη, κ.λπ.
3. Σύμφωνα με τα πρότυπα κατασκευής, μπορεί να διαιρεθεί σε εθνικά τυποποιημένα, ηλεκτρικά πρότυπα, να ποτίσει τα τυποποιημένα, αμερικανικά τυποποιημένα, γερμανικά τυποποιημένα, ιαπωνικά τυποποιημένα, ρωσικά πρότυπα, κ.λπ.
Τεχνικό φύλλο στοιχείων
Διαγώνιο τεχνικό φύλλο στοιχείων χάλυβα άνθρακα συναρμολογήσεων Buttweld χάλυβα άνθρακα όπως κατωτέρω:
| Ονομαστική διάμετρος |
Εξωτερική διάμετρος |
Κέντρο στο τέλος |
| D1 |
D2 |
| DN |
NPS |
Σειρά Α |
Σειρά Β |
Σειρά Α |
Σειρά Β |
Γ |
Μ |
| 15x15x15 |
1/2x1/2x1/2 |
21.3 |
18 |
21.3 |
18 |
25 |
25 |
| 15x15x10 |
1/2x1/2x3/8 |
21.3 |
18 |
17.3 |
14 |
25 |
25 |
| 15x15x8 |
1/2x1/2x1/4 |
21.3 |
18 |
13.7 |
10 |
25 |
25 |
| 20x20x20 |
3/4 X 3/4 X 3/4 |
26.9 |
25 |
26.9 |
25 |
29 |
29 |
| 20x20x15 |
3/4 X 3/4 X 1/2 |
26.9 |
25 |
21.3 |
18 |
29 |
29 |
| 20x20x10 |
3/4 X 3/4 X 3/8 |
26.9 |
25 |
17.3 |
14 |
29 |
29 |
| 25x25x25 |
1x1x1 |
33.7 |
32 |
33.7 |
32 |
38 |
38 |
| 25x25x20 |
1x 1x3/4 |
33.7 |
32 |
26.9 |
25 |
38 |
38 |
| 25x25x15 |
1x1x1/2 |
33.7 |
32 |
21.3 |
18 |
38 |
38 |
| 32x32x32 |
1.1/4x1.1/4x1.1/4 |
42.4 |
38 |
42.4 |
38 |
48 |
48 |
| 32x32x25 |
1.1/4x1.1/4x1 |
42.4 |
38 |
33.7 |
32 |
48 |
48 |
| 32x32x20 |
1.1/4x1.1/4x3/4 |
42.4 |
38 |
26.9 |
25 |
48 |
48 |
| 32x32x15 |
1.1/4x1.1/4x1/2 |
42.4 |
38 |
21.3 |
18 |
48 |
48 |
| 40x40x40 |
1.1/2x1.1/2x1.1/2 |
48.3 |
45 |
48.3 |
45 |
57 |
57 |
| 40x40x32 |
1.1/2x1.1/2x1.1/4 |
48.3 |
45 |
42.4 |
38 |
57 |
57 |
| 40x40x25 |
1.1/2x1.1/2x1 |
48.3 |
45 |
33.7 |
32 |
57 |
57 |
| 40x40x20 |
1.1/2x1.1/2x3/4 |
48.3 |
45 |
26.9 |
25 |
57 |
57 |
| 40x40x15 |
1.1/2x1.1/2x1/2 |
48.3 |
45 |
21.3 |
18 |
57 |
57 |
| 50x50x50 |
2x2x2 |
60.3 |
57 |
60.3 |
57 |
64 |
64 |
| 50x50x40 |
2x2x1.1/2 |
60.3 |
57 |
48.3 |
45 |
64 |
60 |
| 50x50x32 |
2x2x1.1/4 |
60.3 |
57 |
42.4 |
38 |
64 |
57 |
| 50x50x25 |
2x2x1 |
60.3 |
57 |
33.7 |
32 |
64 |
51 |
| 50x50x20 |
2x2x3/4 |
60.3 |
57 |
26.9 |
25 |
64 |
44 |
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Χρόνος παράδοσης
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 25 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
