Λεπτομέρειες:
|
| Όνομα προϊόντων: | Φλάντζα συγκόλλησης άκρης | Πρότυπα: | ΜΒ/ANSI ΤΟ /JIS/DIN |
|---|---|---|---|
| Πάχος: | 12mm58mm | Εξωτερική διάμετρος: | 142020mm |
| Εσωτερική διάμετρος: | 152024mm | Νήμα: | M10-M27 |
| Επισημαίνω: | Φλάντζα συγκόλλησης άκρης OD 14MM,φλάντζα συγκόλλησης άκρης πάχους 58mm,M27 φλάντζα συγκόλλησης άκρης νημάτων |
||

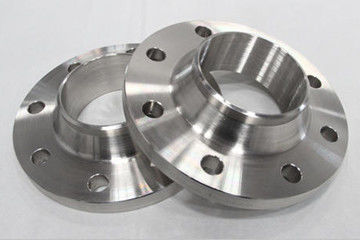

Η φλάντζα συγκόλλησης άκρης είναι ένα είδος τοποθετήσεων σωληνώσεων, το οποίο αναφέρεται στη φλάντζα με τη μετάβαση λαιμών και σωλήνων και τη σύνδεση συγκόλλησης άκρης με το σωλήνα. Δεν είναι εύκολο να παραμορφώσει, δεν σφραγίζεται καλά και ευρέως χρησιμοποιημένος. Έχει τις αντίστοιχες απαιτήσεις ακαμψίας και ελαστικότητας και τη λογική μετάβαση εκλέπτυνσης συγκόλλησης άκρης. Η απόσταση μεταξύ της σύνδεσης συγκόλλησης και της κοινής επιφάνειας είναι μεγάλη, και η κοινή επιφάνεια είναι απαλλαγμένη από την παραμόρφωση θερμοκρασίας συγκόλλησης.
Η φλάντζα συγκόλλησης άκρης υιοθετεί μια σχετικά σύνθετη δομή επιστομίων, η οποία είναι κατάλληλη για τη σωλήνωση με μεγάλη διακύμανση της πίεσης ή της θερμοκρασίας ή υψηλής θερμοκρασίας, της υψηλής πίεσης και της χαμηλής θερμοκρασίας. Χρησιμοποιείται γενικά για τη σύνδεση της σωλήνωσης και της βαλβίδας με το PN μεγαλύτερο από 2.5MPa, και χρησιμοποιείται επίσης για τη σωλήνωση που μεταβιβάζει τα ακριβά, εύφλεκτα και εκρηκτικά μέσα.
Εξωτερική διάμετρος φλαντζών: 75mm2190mm
Διάμετρος του κεντρικού κύκλου τρυπών μπουλονιών: 50 χιλ. - 2130 χιλ.
Διάμετρος τρυπών μπουλονιών: 11mm30mm
Αριθμός τρυπών μπουλονιών: 4-48
Νήμα: m10-m27
Πάχος φλαντζών: 12mm58mm
Εξωτερική διάμετρος σωλήνων: ένα (17.22032mm) Β (142020mm)
Εσωτερική διάμετρος φλαντζών: ένα (182036mm) Β (152024mm)
Θεωρητικό βάρος της φλάντζας: 0.36kg-234.6kg (DN 1800)
1. Χάλυβας άνθρακα και ωστενιτικά σφυρηλατημένα κομμάτια ανοξείδωτου με την ονομαστική πίεση PN 0.25mp-1.0mpa για τη φλάντζα συγκόλλησης άκρης. Ο βαθμός Ι σφυρηλατημένα κομμάτια επιτρέπεται.
2. Εκτός από τις ακόλουθες παροχές, τα σφυρηλατημένα κομμάτια με την ονομαστική πίεση PN 1.6mpa-6.3mpa θα καλύψουν τις απαιτήσεις του βαθμού ΙΙ ή ανωτέρω.
3. Εάν ένας από τους ακόλουθους όρους ικανοποιείται, θα καλύψει τις απαιτήσεις ΙΙΙ και τα σφυρηλατημένα κομμάτια:
(1) σφυρηλατημένα κομμάτια φλαντζών με την ονομαστική πίεση PN ≥ 10.0MPa
(2) σφυρηλατημένα κομμάτια χάλυβα μολυβδαίνιου χρωμίου με την ονομαστική πίεση PN > 4.0Mpa
(3) φερριτικά σφυρηλατημένα κομμάτια χάλυβα με την ονομαστική πίεση θερμοκρασία ≤ PN > 1.6Mpa και εργασίας - 20 ℃.
Τεχνικό φύλλο στοιχείων φλαντζών συγκόλλησης άκρης φλαντζών ανοξείδωτου όπως κατωτέρω:
| Φλάντζα συγκόλλησης άκρης | |||||||||||||||||
| DN | Εξωτερική διάμετρος του σωλήνα χάλυβα | Μέγεθος σύνδεσης | Πάχος φλαντζών | Εσωτερική διάμετρος της φλάντζας B1 |
Υποδοχή | Λαιμός φλαντζών | ύψος | Θεωρητικό βάρος | |||||||||
| Εξωτερική διάμετρος φλαντζών | Διάμετρος του κεντρικού κύκλου τρυπών μπουλονιών | Διάμετρος τρυπών μπουλονιών | Αριθμός τρυπών μπουλονιών | νήμα | B2 | U | Ν | Ρ | |||||||||
| Α | Β | Α | Β | Α | Β | ||||||||||||
| 10 | 17.2 | 14 | 100 | 70 | 14 | 4 | M12 | 20 | 11.5 | 9 | 18 | 15 | 9 | 34 | 3 | 26 | 1.14 |
| 15 | 21.3 | 18 | 105 | 75 | 14 | 4 | M12 | 20 | 16 | 12 | 22 | 19 | 10 | 38 | 3 | 26 | 1.26 |
| 20 | 26.9 | 25 | 130 | 90 | 18 | 4 | M16 | 20 | 21 | 19 | 27.5 | 26 | 11 | 48 | 4 | 29 | 1.93 |
| 25 | 33.7 | 32 | 140 | 100 | 18 | 4 | M16 | 24 | 26.5 | 26 | 34.5 | 33 | 13 | 52 | 4 | 32 | 2.43 |
| 32 | 42.4 | 38 | 155 | 110 | 22 | 4 | M20 | 24 | 35 | 30 | 43.5 | 39 | 14 | 64 | 5 | 32 | 3.17 |
| 40 | 48.3 | 45 | 170 | 125 | 22 | 4 | M20 | 26 | 41 | 37 | 49.5 | 46 | 16 | 74 | 5 | 34 | 3.88 |
| 50 | 60.3 | 57 | 180 | 135 | 22 | 4 | M20 | 26 | 52 | 49 | 61.5 | 59 | 17 | 86 | 5 | 38 | 4.61 |
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 30 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
