Λεπτομέρειες:
|
| Όνομα προϊόντων: | Φλάντζα συγκόλλησης υποδοχών | Υλικό: | χάλυβας άνθρακα |
|---|---|---|---|
| Σύνδεση: | Συγκόλληση | Πρότυπα: | DIN, ANSI, ASTM, JIS, ΜΒ |
| Μέγεθος: | Προσαρμοσμένο μέγεθος | Εφαρμογή: | Πετρέλαιο, πετρέλαιο |
| Επισημαίνω: | Φλάντζα συγκόλλησης υποδοχών ASME,40mpa φλάντζα συγκόλλησης υποδοχών,DN1000 φλάντζα συγκόλλησης υποδοχών |
||

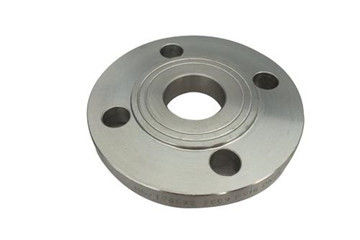

Η βασική μορφή της φλάντζας συγκόλλησης υποδοχών είναι η ίδια με αυτήν της επίπεδης φλάντζας συγκόλλησης με το λαιμό. Μια υποδοχή ανοίγουν στην εσωτερική τρύπα της φλάντζας, και ο σωλήνας παρεμβάλλεται στην υποδοχή και ενώνεται στενά. Ενώστε στενά το δαχτυλίδι συγκόλλησης στο πίσω μέρος της φλάντζας. Το χάσμα μεταξύ της φλάντζας υποδοχών και του αυλακιού είναι εύκολο να διαβρωθεί. Εάν είναι ενωμένο στενά μέσα, η διάβρωση μπορεί να αποφευχθεί.
Η δύναμη κούρασης της φλάντζας συγκόλλησης υποδοχών είναι 5% υψηλότερο από αυτό της επίπεδης φλάντζας συγκόλλησης, και η στατική δύναμη είναι η ίδια. Κατά χρησιμοποίηση αυτής της φλάντζας τελών υποδοχών, εσωτερική τη διάμετρός της πρέπει να ταιριάξει με την εσωτερική διάμετρο του σωλήνα. Οι φλάντζες υποδοχών είναι μόνο κατάλληλες για τους σωλήνες της ονομαστικής διαμέτρου 50 ή λιγότεροι.
Πεδίο εφαρμογής της φλάντζας συγκόλλησης υποδοχών: σφραγίζοντας βιομηχανίες λεβήτων, δοχείων πίεσης, πετρελαίου, χημικών ουσιών, ναυπηγικής, φαρμακευτικών ειδών, μεταλλουργίας, μηχανημάτων και αγκώνων. Χρησιμοποιείται συνήθως στις σωληνώσεις με το PN ≤ 10,0 MPA και DN ≤ 50.
O.D: DN = 10-1000, PN = 6.0-40mpa.
Υλικό: 304, 304L, 316, 316L, 904L, 2520, κ.λπ.
Πρότυπα: DIN, JIS, ΜΒ, ASTM/ASME.
Η φλάντζα συγκόλλησης υποδοχών σχεδιάζει τη δομή σωμάτων και υποδοχών φλαντζών συνολικά, η οποία αποφεύγει τη διαρροή που προκαλείται από την αποτυχία να ευθυγραμμιστεί η ένωση συγκόλλησης κατά τη διάρκεια της συγκόλλησης. Έχει τα πλεονεκτήματα της απλής δομής, της κατάλληλης χρήσης και της καλής εκτέλεσης σφράγισης. Οι μέθοδοι επεξεργασίας σκουριάς φλάντζας συγκόλλησης υποδοχών είναι οι ακόλουθες:
1. Καθαρίστε με το λειαντικό ύφασμα και τη βούρτσα καλωδίων.
2. Αφαιρέστε τη μεγάλη περιοχή της σκουριάς με τη λεπίδα χάλυβα βολφραμίου.
3. Αφαιρέστε τη σκουριά συγκόλλησης και άλλα προεξοχές και σαλιάσματα με ένα αρχείο.
4. Χρησιμοποιήστε μια βούρτσα μεταλλουργικών ξυστρών και καλωδίων για να αφαιρέσετε τη διάβρωση στις άκρες και τις γωνίες.
5. Καθαρίστε με ένα καθαρό κουρέλι, ή βυθίστε το ύφασμα με το διαλύτη για τον καθαρισμό και έγκαιρος εφαρμόστε τον εγχυτήρα.
Τεχνικό φύλλο στοιχείων φλαντζών συγκόλλησης υποδοχών φλαντζών χάλυβα άνθρακα όπως κατωτέρω:
| ίντσα | Ονομαστική διάμετρος | 10kg=l. 0MPa | ||||
| εξωτερική διάμετρος | Απόσταση τρυπών μπουλονιών | Διάμετρος μπουλονιών | Αριθμός τρυπών μπουλονιών | Πάχος φλαντζών | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
| 10 | DN300 | 445 | 400 | 22 | 12 | 28 |
| 12 | DN350 | 505 | 460 | 22 | 16 | 30 |
| 14 | DN400 | 565 | 515 | 26 | 16 | 32 |
| 16 | DN450 | 615 | 565 | 26 | 20 | 35 |
| 18 | DN500 | 670 | 620 | 26 | 20 | 38 |
| 20 | DN600 | 780 | 725 | 26 | 20 | 42 |
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
