Λεπτομέρειες:
|
| Όνομα προϊόντων: | Φλάντζα συγκόλλησης άκρης | Υλικό: | χάλυβας άνθρακα |
|---|---|---|---|
| Σύνδεση: | Συγκόλληση | Πρότυπα: | ΜΒ/ANSI ΤΟ /JIS/DIN |
| Συσκευασία: | Τυποποιημένη συσκευασία | Χρήση: | Μεταβιβάστε το πετρέλαιο αερίου νερού |
| Επισημαίνω: | 2.5MPa φλάντζα συγκόλλησης άκρης,DN65 φλάντζα συγκόλλησης άκρης,Φλάντζα συγκόλλησης άκρης σωληνώσεων |
||

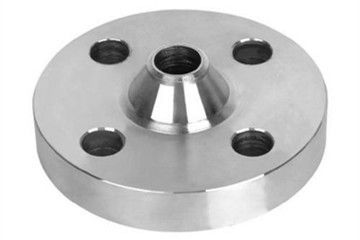

Η φλάντζα συγκόλλησης άκρης, επίσης γνωστή ως υψηλή φλάντζα λαιμών, είναι ένα είδος τοποθέτησης σωληνώσεων, το οποίο αναφέρεται στη φλάντζα με τη μετάβαση λαιμών και σωλήνων και τη σύνδεση συγκόλλησης άκρης με το σωλήνα. Η φλάντζα συγκόλλησης άκρης δεν είναι εύκολο να παραμορφωθεί, δεν σφραγίζεται καλά, και ευρέως χρησιμοποιημένος. Είναι κατάλληλο για τη σωλήνωση με μεγάλη διακύμανση της πίεσης ή της θερμοκρασίας ή υψηλής θερμοκρασίας, της υψηλής πίεσης και της χαμηλής θερμοκρασίας. Η τιμή είναι σχετικά φτηνή, και η ονομαστική πίεση είναι όχι περισσότερο από 2.5MPa Χρησιμοποιείται επίσης για τη μεταφορά των ακριβών, εύφλεκτων και εκρηκτικών μέσων. Η ονομαστική πίεση είναι για pn16mpa.
Πρότυπα: ΜΒ/ANSI ΤΟ /JIS/DIN
Σύνδεση: Συγκόλληση
Χρήση: Μεταβιβάστε το πετρέλαιο αερίου νερού
Ακολουθία εγκατάστασης φλάντζας συγκόλλησης άκρης:
1. Καταρχάς, πρίν ενώνουν τη φλάντζα συγκόλλησης άκρης, οι εσωτερικές και εξωτερικές πλευρές των συνδεδεμένων τοποθετήσεων σωληνώσεων ανοξείδωτου πρέπει.
2. Τα πιάτα φλαντζών με το δαχτυλίδι αυλακιού εγκαθίστανται αντίστοιχα στους σωλήνες που συνδέονται.
3. Ο-διαμορφωμένο ένθετο λαστιχένιο σφραγίζοντας δαχτυλίδι και σφραγίζοντας δαχτυλίδι ανοξείδωτου που εγκαθίστανται και στις δύο πλευρές στο πιάτο φλαντζών με το δαχτυλίδι αυλακιού. Η εσωτερική διάμετρος του σφραγίζοντας δαχτυλιδιού είναι η ίδια με αυτήν του σωλήνα.
4. Κατόπιν συνδέστε τις τρύπες φλαντζών με τα μπουλόνια, και σφίγξτε τη συνέλευση μπουλονιών symmetrically.
5. Κατά σκλήρυνση της φλάντζας συγκόλλησης άκρης, την προσοχή πρέπει να δοθεί για να κάνει τη σφράγιση κάθε κοινής προσιτότητας την απαραίτητη προδιαγραφή.
Τεχνικό φύλλο στοιχείων φλαντζών συγκόλλησης άκρης φλαντζών χάλυβα άνθρακα όπως κατωτέρω:
| Ονομαστική διάμετρος | 16kg=l. 6MPa | ||||
| εξωτερική διάμετρος | Απόσταση τρυπών μπουλονιών | Διάμετρος μπουλονιών | Αριθμός τρυπών μπουλονιών | Πάχος φλαντζών | |
| DN10 | 90 | 60 | 14 | 4 | 14 |
| DN15 | 95 | 65 | 14 | 4 | 14 |
| DN20 | 105 | 75 | 14 | 4 | 16 |
| DN25 | 115 | 85 | 14 | 4 | 16 |
| DN32 | 140 | 100 | 18 | 4 | 18 |
| DN40 | 150 | 110 | 18 | 4 | 18 |
| DN50 | 165 | 125 | 18 | 4 | 20 |
| DN65 | 185 | 145 | 18 | 4 | 20 |
| DN80 | 200 | 160 | 18 | 8 | 20 |
| DN100 | 220 | 180 | 18 | 8 | 22 |
| DN125 | 250 | 210 | 18 | 8 | 22 |
| DN150 | 285 | 240 | 22 | 8 | 24 |
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 35 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
