Λεπτομέρειες:
|
| Όνομα προϊόντων: | Επίπεδη φλάντζα συγκόλλησης | Πρότυπα: | ΜΒ/ANSI ΤΟ /JIS/DIN |
|---|---|---|---|
| Υλικό: | Ανοξείδωτο | Μορφή: | ΙΣΟΣ |
| Μέγεθος: | DN10-DN2000 | Εφαρμογή: | αέριο και σωλήνες ελαίου |
| Επισημαίνω: | DN10 επίπεδη φλάντζα συγκόλλησης,επίπεδη φλάντζα συγκόλλησης,ίση επίπεδη φλάντζα συγκόλλησης SS |
||

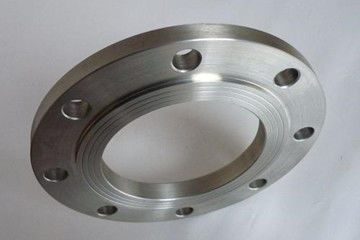

Η επίπεδη φλάντζα συγκόλλησης είναι ένα μέρος που συνδέει τους σωλήνες ο ένας στον άλλο και συνδέει με το τέλος σωλήνων. Χρησιμοποιείται επίσης για τη σύνδεση μεταξύ του εξοπλισμού δύο, όπως η φλάντζα μειωτών. Η σύνδεση φλαντζών αναφέρεται στην αποσπάσιμη σύνδεση της φλάντζας, του στολίσματος και του μπουλονιού ως ομάδα συνδυασμένης σφραγίζοντας δομής.
Η επίπεδη φλάντζα συγκόλλησης είναι κατάλληλη για τη σύνδεση του σωλήνα χάλυβα με την ονομαστική πίεση που δεν υπερβαίνει 2.5MPa. Η επιφάνεια σφράγισης της φλάντζας μπορεί να γίνει στον τύπο λίπανσης, τον κοίλο κυρτό τύπο και tenon τον τύπο αυλακιού. Η χρήση της λίπανσης της φλάντζας είναι η μεγαλύτερη, και χρησιμοποιείται συνήθως στην περίπτωση των σχετικά ευγενών μέσων όρων, όπως ο χαμηλής πιέσεως μη καθαρισμένος συμπιεσμένος αέρας και το χαμηλής πιέσεως κυκλοφορώντας νερό.
Το ανοξείδωτο βάζει φλάντζα στο επίπεδο συγκόλλησης φύλλο στοιχείων φλαντζών τεχνικό όπως κατωτέρω:
| ίντσα | Ονομαστική διάμετρος | 10kg=l. 0MPa | ||||
| εξωτερική διάμετρος | Απόσταση τρυπών μπουλονιών | Διάμετρος μπουλονιών | Αριθμός τρυπών μπουλονιών | Πάχος φλαντζών | ||
| 3/8 | DN10 | 50 | 60 | 14 | 4 | 14 |
| 1/2 | DN15 | 59 | 65 | 14 | 4 | 14 |
| 3/4 | DN20 | 105 | 75 | 14 | 4 | 16 |
| 1 | DN25 | 115 | 85 | 14 | 4 | 16 |
| 1 ¼ | DN32 | 140 | 100 | 18 | 4 | 18 |
| 1 ½ | DN40 | 150 | 110 | 18 | 4 | 18 |
| 2 | DN50 | 165 | 125 | 18 | 4 | 20 |
| 2 ½ | DN65 | 185 | 145 | 18 | 4 | 20 |
| 3 | DN80 | 200 | 160 | 18 | 8 | 20 |
| 3 ½ | DN100 | 220 | 180 | 18 | 8 | 22 |
| 4 | DN125 | 250 | 210 | 18 | 8 | 22 |
| 5 | DN150 | 285 | 240 | 22 | 8 | 24 |
| 6 | DN200 | 340 | 295 | 22 | 8 | 24 |
| 8 | DN250 | 395 | 350 | 22 | 12 | 26 |
Πρότυπα: ΜΒ/ANSI ΤΟ /JIS/DIN
Μέγεθος: DN10-DN2000
Εφαρμογή: αέριο και σωλήνες ελαίου
Η επίπεδη φλάντζα συγκόλλησης έχει το χαμηλό ύψος λαιμών και την υψηλές ακαμψία και την ικανότητα ρουλεμάν. Έναντι της φλάντζας συγκόλλησης άκρης, ο φόρτος εργασίας συγκόλλησης είναι μεγάλος, η κατανάλωση ράβδων συγκόλλησης είναι μεγάλη, και δεν μπορεί να αντισταθεί υψηλής θερμοκρασίας και την υψηλή πίεση, τις επαναλαμβανόμενες συστροφές και τις στροφές και τη διακύμανση θερμοκρασίας. Εντούτοις, η συσκευή τομέων είναι καταλληλότερη, το οποίο μπορεί να σώσει τη διαδικασία τη ραφή που τρίβει τη ζημία και είναι δημοφιλέστερο.
Εθνικά πρότυπα: ΜΒ/t9112-2000 (gb9113.1-2000 ~ gb9123.4-2000)
Αμερικανικά πρότυπα: Ansi B16.5 class150, 300, 600, 900, 1500 (WN, έτσι, BL, θόριο, LJ, SW)
Πεδίο της εφαρμογής: Λέβητας και δοχείο πίεσης, πετρέλαιο, χημική βιομηχανία, ναυπηγική, φαρμακευτικό είδος, μεταλλουργία, μηχανήματα, τρόφιμα και άλλες βιομηχανίες.
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 25 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
