Λεπτομέρειες:
|
| Υλικό: | Χάλυβας άνθρακα | Μέγεθος: | 1/2» - 48» (DN15-DN1200) |
|---|---|---|---|
| Επεξεργασία επιφάνειας: | Καυτός που γαλβανίζεται/ο Μαύρος | Εφαρμογή: | Συνδέστε τους σωλήνες |
| Πρότυπα: | DIN, JIS, ANSI, ASME, ΜΒ | Πάχος: | 2mm50mm |
| Επισημαίνω: | Γράμμα Τ τοποθετήσεων σωληνώσεων ASME B16.9,Γράμμα Τ τοποθετήσεων σωληνώσεων χάλυβα άνθρακα,Καυτό γαλβανισμένο ίσο γράμμα Τ χάλυβα άνθρακα |
||

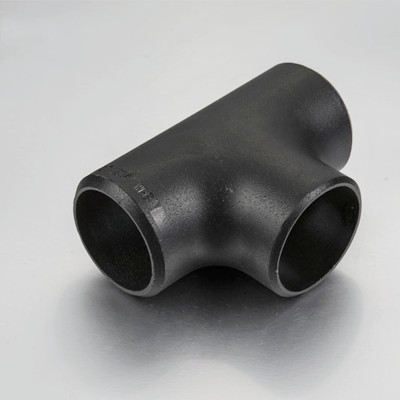

Το γράμμα Τ χάλυβα άνθρακα είναι ένα είδος τοποθετήσεων σωληνώσεων. Υπάρχουν γενικά δύο κατηγορίες. Κάποιος είναι ίσο γράμμα Τ διαμέτρων, με την ίδια διάμετρο και στις άκρες, και ο σωλήνας κλάδων με τη διαφορετική διάμετρο από άλλα τα δύο καλείται μειώνοντας το γράμμα Τ, και άλλος μειώνει το γράμμα Τ.
Η αντιπροσώπευση του γράμματος Τ χάλυβα άνθρακα είναι η ακόλουθη: παραδείγματος χάριν, το ίσο γράμμα Τ διαμέτρων μέσων γραμμάτων Τ «T3» με μια εξωτερική διάμετρο 3 ιντσών, «T4» × τέσσερις × 3,5 «αναφέρεται σε ένα μειώνοντας γράμμα Τ με την ίδια διάμετρο τεσσάρων ιντσών και τη μειώνοντας διάμετρο 3,5 ιντσών.
Σύνδεση: Συγκόλληση άκρης
Υλικό: Χάλυβας άνθρακα - ASTM A234 WPB
Τεχνικές: Γίνοντας από το σωλήνα χάλυβα ή το πιάτο χάλυβα
Πάχος τοίχων: STD, SCH40, SCH60, XS, SCH80, XXS
Πρότυπα: ANSI/ASME B16.9 DIN2605, 2615, 2616, 2617
Μέγεθος: 1/2» - 24» (άνευ ραφής) & 4» - 72» (ραφή) DN15 - 1200
Τεχνικό φύλλο στοιχείων γραμμάτων Τ χάλυβα άνθρακα ASME B16.9 SCH40 DN50 ASTM A234 WPB όπως κατωτέρω:
| Ονομαστική διάμετρος | Βάθος της υποδοχής | Διάσταση της υποδοχής | Πάχος τοίχων | Κέντρο στο κατώτατο σημείο της υποδοχής | |||||
| Cmin | |||||||||
| DN | NPS | Jmin | d1 | 3000LB Sch80 | 6000LB Schl60 | 9000LB xxs | 3000LB Sch80 | 6000LB Schl60 | 9000LB XXS |
| 6 | 1/8 | 10 | 10.7 | 32 | 3.5 | - | 11 | 11 | - |
| 8 | 1/4 | 10 | 14.1 | 33 | 4.0 | - | 11 | 15 | - |
| 10 | 3/8 | 10 | 17.5 | 3.5 | 4.4 | - | 13 | 15 | - |
| 15 | 1/2 | 10 | 21.8 | 4.1 | 5.2 | 8.2 | 16 | 19 | 25 |
| 20 | 3/4 | 13 | 27.4 | 43 | 6.1 | 8.6 | 19 | 22 | 28 |
| 25 | 1 | 13 | 34.2 | 5.0 | 7.0 | 10.0 | 22 | 27 | 32 |
| 32 | 1.1/4 | 13 | 42.9 | 53 | 7.0 | 10.6 | 27 | 32 | 35 |
| 40 | 1.1/2 | 13 | 48.3 | 5.6 | 7.8 | 11.2 | 32 | 38 | 38 |
| 50 | 2 | 13 | 61.1 | 6.1 | 9.5 | 12.2 | 38 | 41 | 41 |
Το γράμμα Τ χάλυβα άνθρακα, τα πρότυπα παραμέτρου είναι γενικά: 10# 20# A3 Q235A 20g 20g 16Mn ASTM a234 ASTM A105 ASTM A403, κ.λπ.
Η εξωτερική διάμετρος κυμαίνεται από 2,5 ″ - 60 ″, από 26 ″ - 60 ″ ως το ενωμένο στενά γράμμα Τ. Το πάχος τοίχων είναι 2860mm.
Οι βαθμοί πίεσης είναι sch5s, sch10s, sch10, sch20, sch30, sch40s, STD, sch40, sch60, sch80s και XS Sch80, Sch100, Sch120, Sch140, Sch160, XXS.
Το γράμμα Τ χάλυβα άνθρακα χρησιμοποιείται ευρέως σε σημαντικές εγκαταστάσεις παραγωγής ενέργειας στο εσωτερικό και στο εξωτερικό, τη χημική βιομηχανία, την ελαφριά βιομηχανία, τη μεταλλουργία, την αστική κατασκευή, τη ναυπηγική, την εφαρμοσμένη μηχανική φυσικού αερίου, την κατασκευή τροφίμων, την κατασκευή χάρτου, την ιατρική και άλλες βιομηχανίες.
