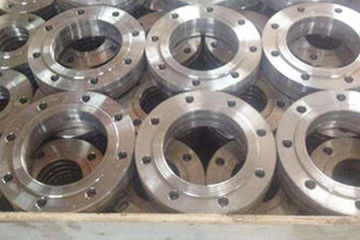

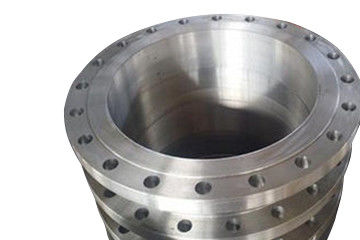

Συγκόλληση φλαντζών συγκόλλησης υποδοχών σωλήνων χάλυβα άνθρακα

Περιγραφή

Η φλάντζα συγκόλλησης υποδοχών αναφέρεται στη φλάντζα που ενώνεται στενά στο τέλος σωλήνων και το εξωτερικό όταν παρεμβάλλεται το τέλος σωλήνων στη σκάλα δαχτυλιδιών φλαντζών. Υπάρχουν δύο είδη με και χωρίς λαιμό. Η φλάντζα με το λαιμό έχει την καλή ακαμψία, τη μικρή παραμόρφωση συγκόλλησης και την καλή εκτέλεση σφράγισης.

Μπορεί να χρησιμοποιηθεί στην κατάσταση με την πίεση 1,0 ~ 10.0MPa. Η φλάντζα Β για το σκάφος είναι επίσης φλάντζα συγκόλλησης υποδοχών, η οποία χρησιμοποιείται στην περίπτωση με τις υψηλές απαιτήσεις σφράγισης. Κατά τη διάρκεια του σχεδίου, η φλάντζα συγκόλλησης υποδοχών μπορεί να ελεγχθεί ως ακέραια φλάντζα.

Η συγκόλληση υποδοχών πρόκειται να επεκτείνει το σωλήνα στο σώμα βαλβίδων για τη συγκόλληση. Μετά από να διαμορφώσει, είναι παρόμοιο με την εσωτερική σύνδεση νημάτων.  Κατά γενική ομολογία, υπάρχουν περισσότεροι σωλήνες χάλυβα άνθρακα και σωλήνες ανοξείδωτου κάτω από 2 «με τη συγκόλληση υποδοχών. Η συγκόλληση άκρης χρησιμοποιείται επίσης για τους σωλήνες ανοξείδωτου κάτω από 2», όπως να βάλει φλάντζα φλαντζών του γλιστρώντας μανικιού η συγκόλληση άκρης είναι βασικά χρησιμοποιημένη για τους σωλήνες τιτανίου, το διπλό χάλυβα φάσης, το κράμα βάσεων νικελίου, κ.λπ.

Εισαγωγή Breif

1. Η συγκόλληση υποδοχών διαμορφώνει τη συγκόλληση λωρίδων, ενώ η συγκόλληση άκρης διαμορφώνει τη συγκόλληση άκρης.

2. Η ένωση άκρης είναι καλύτερη από την ένωση υποδοχών σύμφωνα με τον όρο δύναμης και πίεσης της ένωσης συγκόλλησης, έτσι η ένωση άκρης πρέπει να χρησιμοποιηθεί κατάσταση του υψηλού επιπέδου και του κακού όρου υπηρεσιών.

3.  Η συγκόλληση υποδοχών χρησιμοποιείται γενικά για τη μικρά διάμετρο σωλήνων λιγότερο ή ίσο προς Dn40, το οποίο είναι πιό οικονομικό.

4.  Η συγκόλληση άκρης χρησιμοποιείται γενικά για Dn40 και ανωτέρω. Η μορφή σύνδεσης συγκόλλησης υποδοχών χρησιμοποιείται κυρίως για τη συγκόλληση της μικρός-διαμέτρου 5. Γενικά, το πάχος τοίχων του σωλήνα μικρών διαμέτρων είναι λεπτό, εύκολο να τρικλιστεί και να αφαιρέσει, και η συγκόλληση άκρης είναι δύσκολη, έτσι είναι καταλληλότερο για τη συγκόλληση υποδοχών.

6.  Επιπλέον, η συγκόλληση υποδοχών έχει τη λειτουργία της ενίσχυσης, έτσι συχνά χρησιμοποιώ κάτω από την υψηλή πίεση.

Charateristic

1.  Η βασική μορφή της φλάντζας υποδοχών είναι η ίδια με αυτήν της φλάντζας με την επίπεδη συγκόλληση λαιμών.

2.  Υπάρχει ένα τμήμα της υποδοχής στην εσωτερική τρύπα της φλάντζας, ο σωλήνας παρεμβάλλεται στην υποδοχή και ενώνεται στενά, και ένας κύκλος της συγκόλλησης είναι ενωμένος στενά στο πίσω μέρος της φλάντζας.

3.  Επειδή υπάρχει ένα χάσμα μεταξύ της φλάντζας υποδοχών και της άκρης σωλήνων, είναι εύκολο να παραχθεί η διάβρωση.

4.  Εάν μια άλλη συγκόλληση είναι ενωμένη στενά μέσα, αυτή η διάβρωση μπορεί να αποφευχθεί.

5.  Η δύναμη κούρασης της φλάντζας υποδοχών που ενώνεται στενά και στις δύο πλευρές είναι 5% υψηλότερο από αυτό της επίπεδης φλάντζας, και η στατική δύναμη είναι η ίδια.

6.  Όταν αυτό το είδος φλάντζας υποδοχών χρησιμοποιείται, η εσωτερική διάμετρός της θα είναι η ίδια με αυτήν του σωλήνα. Η φλάντζα υποδοχών ισχύει μόνο στους σωλήνες με την ονομαστική διάμετρο λιγότερο από 150.

Προδιαγραφή

1, τύπος σφραγίζοντας επιφάνειας: RF, MFM, TG, RJ

2, υλικό: χάλυβας άνθρακα: ASTM A105, 20 × Q235, 16MN, ASTM A350 LF1, LF2 CL1/CL2, LF3 CL1/CL2, ASTM A694 F42, F46, F48, F50, F52, F56, F60, F65, F70

3, ανοξείδωτο: ASTM A182 f304, 304L, F316, 316L, 1Cr18Ni9Ti, 0Cr18Ni9Ti, 321, 18-8

4, χάλυβας κραμάτων: ASTM A182 F1, f5a, F9, F11, F12, F22, F91, a182f12, a182f11, 16MnR, Cr5Mo, 12Cr1MoV, 15CrMo, 12cr2mo1, A335P22, st45.8/Ⅲ

5, πρότυπα κατασκευής: ANSI B16.5, HG20619-1997, GB/T9117.1-2000-GB/T9117.4-200, HG20597-1997.

6, τρόπος σύνδεσης: καρύδι φλαντζών, σύνδεση μπουλονιών.

7, διαδικασία παραγωγής: επαγγελματικό γενικό σφυρηλατημένο κομμάτι, κατασκευή σφυρηλατημένων κομματιών, κ.λπ.

8, επεξεργαμένος τον τρόπο: CNC υψηλής ακρίβειας τόρνος που γυρίζει, γενικός που τελειώνει τόρνου, συγκόλληση τόξων αργού και άλλος επεξεργασία.

9, πεδίο εφαρμογής: Λέβητας και δοχείο πίεσης, πετρέλαιο, χημική βιομηχανία, ναυπηγική, βιομηχανία φαρμάκων, μεταλλουργία, μηχανήματα, σφραγίζοντας βιομηχανία τροφίμων αγκώνων, κ.λπ.

Πλεονέκτημα και μειονέκτημα

1, δεν υπάρχει κανένα πρόβλημα δεν υπάρχει κανένα πρόβλημα της ένωσης άκρης και της λανθασμένης άκρης η θέση συγκόλλησης μπορεί να προσαρμοστεί στην επίπεδη συγκόλληση.

2, ένα είναι ότι ο όρος πίεσης μετά από να ενώσει στενά δεν είναι καλός, και είναι εύκολο να υπάρξει η ελλιπής συγκόλληση, και υπάρχει ένα χάσμα στο σύστημα σωλήνων.

3, συγκόλληση υποδοχών δεν είναι κατάλληλα για το σύστημα σωλήνων που χρησιμοποιούνται για το ευαίσθητο μέσο διάβρωσης ρωγμών και το σύστημα σωλήνων με τις υψηλές απαιτήσεις καθαρισμού.

4, επιπλέον, το πάχος τοίχων της υπερβολιής υψηλός σωλήνωσης πίεσης, ακόμη και η σωλήνωση μικρών διαμέτρων, είναι επίσης πολύ μεγάλα, και η συγκόλληση άκρης μπορεί να χρησιμοποιηθεί για να αποφύγει τη συγκόλληση υποδοχών όσο το δυνατόν περισσότερο.

Εφαρμογή

Λέβητας και δοχείο πίεσης, πετρέλαιο, χημική βιομηχανία, ναυπηγική, φαρμακείο, μεταλλουργία, μηχανήματα, τρόφιμα αγκώνων σφράγισης και άλλες βιομηχανίες.

Συσκευασία

a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται

Χρόνος παράδοσης

Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
