Περιγραφή
Η σύζευξη είναι ένα είδος εγκατάστασης που χρησιμοποιείται συνήθως στη βιομηχανική σύνδεση σωληνώσεων, αποκαλούμενη επίσης άμεσο κεφάλι. Η σύζευξη είναι ένας κοντός σωλήνας που χρησιμοποιείται για να συνδέσει δύο σωλήνες. Λόγω της κατάλληλης χρήσης του, χρησιμοποιείται ευρέως στην αστική κατασκευή, τη βιομηχανία, τη γεωργία και άλλους τομείς. Σύμφωνα με τη διαδικασία παραγωγής της, η σύζευξη μπορεί να διαιρεθεί σε σφυρηλατημένο κομμάτι και ρίψη.
Η ρίψη αναφέρεται στην τήξη του πλινθώματος και την έκχυση του σε ένα σταθερό πρότυπο ένωσης, δροσίζοντας το έπειτα. Η σύζευξη κουδουνιών και βυσμάτων είναι ένας συνδετήρας σωλήνων που επεξεργάζεται στη μηχανή μετά από το σφυρηλατημένο κομμάτι του στρογγυλού χάλυβα ή του πλινθώματος. Η μορφή σύνδεσής της είναι συγκόλληση υποδοχών. Ο σωλήνας χάλυβα παρεμβάλλεται στην υποδοχή για τη συγκόλληση. Τα κύρια πρότυπα κατασκευής είναι Ansi/ASME B16.11 και ΜΒ/Τ 14383-2008.
Η ποικιλία του περιλαίμιου περιλαμβάνει το διπλό περιλαίμιο υποδοχών και το ενιαίο περιλαίμιο υποδοχών. Μεταξύ τους, η διπλή σύζευξη υποδοχών μπορεί να διαιρεθεί σε ίση διάμετρο και διαφορετική διάμετρο. Η διπλή σύζευξη υποδοχών με τη διαφορετική διάμετρο μπορεί να διαιρεθεί σε ομόκεντρος και εκκεντρικός.
Προδιαγραφή
Πρότυπα: ASMEB16.11, GB/T14383-2008
Μέθοδος σύνδεσης: Συγκόλληση υποδοχών
Προδιαγραφές: DN6~DN100
Χαρακτηριστικό
Μακριά ζωή υπηρεσιών. Υπό τον όρο της εκτιμημένων θερμοκρασίας και της πίεσης, η σύζευξη μπορεί να χρησιμοποιηθεί ακίνδυνα για περισσότερο από 50 έτη. Άριστη αντίσταση διάβρωσης. Η σύζευξη μπορεί να αντισταθεί στη διάβρωση των περισσότερων χημικών ουσιών, και μπορεί να αντισταθεί τη διάβρωση του υψηλών οξέος και του αλκαλίου συγκέντρωσης με την αξία pH που κυμαίνεται από 1 έως 14 σε μια μεγάλη σειρά.
Υψηλή ακαμψία. Λόγω της προσθήκης ενισχυμένων των ίνα υάλου υλικών, η σύζευξη δεν είναι εύκολο να παραμορφωθεί. Θερμότητα και μόνωση. Η μέγιστη λειτουργούσα θερμοκρασία της σύζευξης εξοικονόμησης ενέργειας είναι 95 ℃, και η θερμική αγωγιμότητα του προϊόντος είναι μόνο 1/200 αυτός του σωλήνα χάλυβα, έτσι έχει την καλύτερη απόδοση θερμικής μόνωσης.
Εφαρμογή
Οι συζεύξεις συγκόλλησης υποδοχών ανοξείδωτου αποτελούνται από 304, 304L, 316, 316L και άλλα υλικά ανοξείδωτου. Οι συζεύξεις συγκόλλησης υποδοχών ανοξείδωτου είναι αντιδιαβρωτικές, υψηλής θερμοκρασίας ανθεκτικές, υψηλή πίεση ανθεκτικές, υγειονομικές και μη τοξικές, ανακυκλώσιμες και κατάλληλος για τη διαβρωτική υγρή μεταφορά (όπως το όξινο και αλκαλικό υγρό) και τη δημοτικά παροχή νερού και το σύστημα αποξηράνσεων.
Η σύζευξη συγκόλλησης υποδοχών ανοξείδωτου έχει την άριστη αντι δύναμη αντίκτυπου και την εκτατή δύναμη, την ελαφριές και κατάλληλες εγκατάσταση και τη συντήρηση. Η σύζευξη χρησιμοποιείται ευρέως στη χημική βιομηχανία, τη χημική ίνα, τη χρωστική ουσία, την παροχή νερού και την αποξήρανση, τα τρόφιμα, την ιατρική, την επεξεργασία λυμάτων, την ηλεκτρόλυση και άλλες βιομηχανίες λόγω της μοναδικής απόδοσής της.
Τεχνικό φύλλο στοιχείων

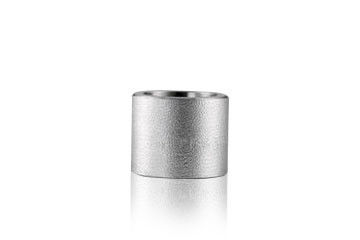

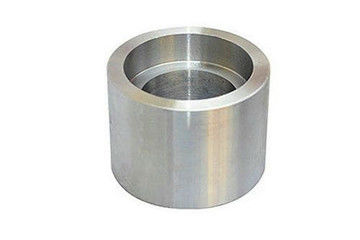

Σωλήνας ανοξείδωτου ASME B16.11 Ss304 που συνδέει το τεχνικό φύλλο στοιχείων όπως κατωτέρω:
| DN |
Μέγεθος |
Άντεξε τη διάμετρο των συναρμολογήσεων «Δ» |
Τοίχος πάχος-γ υποδοχών |
Τοποθέτηση του μήκους |
| 3000 |
6000 |
9000 |
| 3000 |
6000 |
9000 |
Ave. |
Miin. |
Ave. |
Miin. |
Ave. |
Miin. |
Ε |
Φ |
| 6 |
1/8» |
6.1~7.6 |
32-4.8 |
|
3.18 |
3.18 |
3.96 |
3.43 |
|
|
6.5 |
16 |
| 8 |
1/4» |
8.5-10 |
5.6~7.1 |
|
3.78 |
3.3 |
4.6 |
4.01 |
|
|
6.5 |
16 |
| 10 |
3/8» |
11.8-13.3 |
8.4~9.9 |
|
4.01 |
3.5 |
5.03 |
4.37 |
|
|
6.5 |
17.5 |
| 15 |
1/2» |
15-16.6 |
11-12.5 |
5.6~7.2 |
4.67 |
4.09 |
5.97 |
5.18 |
9.35 |
8.18 |
9.5 |
22.5 |
| 20 |
3/4» |
20.2-21.7 |
14.8~16.3 |
10.3-11.8 |
4.9 |
4.27 |
6.96 |
6.04 |
9.78 |
8.56 |
9.5 |
24 |
| 25 |
1» |
25.9~27.4 |
19.9~21.5 |
14.4~16 |
5.69 |
4.98 |
7.92 |
6.93 |
11.38 |
9.96 |
12.5 |
28.5 |
| 32 |
1.1/4» |
34.3-35.8 |
28.7-30.2 |
22-23.5 |
6.07 |
5.28 |
7.92 |
6.93 |
12.14 |
10.62 |
12.5 |
30 |
| 40 |
1.1/2» |
40.1-41.6 |
33.2~34.7 |
27.2-28.7 |
6.35 |
5.54 |
8.92 |
7.8 |
12.7 |
11.12 |
12.5 |
32 |
| 50 |
2» |
51.7-53.3 |
42.1 " 43,6 |
37.4~38.9 |
6.93 |
6.04 |
10.92 |
9.5 |
13.84 |
12.12 |
19 |
41 |
| 65 |
2.1/2» |
61.2-64.2 |
|
|
8.76 |
7.67 |
|
|
|
|
19 |
43 |
| 80 |
3» |
76.4~79.4 |
|
|
9.52 |
8.3 |
|
|
|
|
19 |
44.5 |
| 100 |
4» |
100.7-103.8 |
|
|
10.69 |
9.35 |
|
|
|
|
19 |
48 |
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Χρόνος παράδοσης
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 20 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
