Περιγραφή

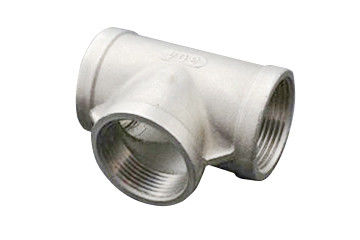

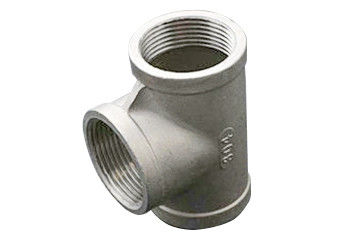

Γράμμα Τ γνωστό επίσης ως τοποθετήσεις σωληνώσεων γραμμάτων Τ, ενώσεις γραμμάτων Τ, κ.λπ. Κυρίως χρησιμοποιημένος για να αλλάξει την κατεύθυνση του ρευστού, που χρησιμοποιείται στον κύριο σωλήνα για να διακλαδιστεί. Μπορεί να ταξινομηθεί από τη διάμετρο σωλήνων. Γενικά, κατασκευάζεται από χάλυβα άνθρακα, χυτοχάλυβα, χάλυβα κραμάτων, ανοξείδωτο, χαλκό, κράμα αργιλίου, πλαστικό, αργό, PVC και άλλα υλικά. Το γράμμα Τ μπορεί να διαιρεθεί σε ίσο γράμμα Τ διαμέτρων και μείωση του γράμματος Τ σύμφωνα με τη διάμετρο σωλήνων.
Το τέλος ακροφυσίων του ίσου γράμματος Τ είναι το ίδιο μέγεθος το κύριο μέγεθος ακροφυσίων της μείωσης του γράμματος Τ είναι το ίδιο, και το μέγεθος ακροφυσίων του σωλήνα κλάδων είναι μικρότερο από αυτό του κύριου σωλήνα. Το περασμένο κλωστή ανοξείδωτο γράμμα Τ έχει έναν κύριο σωλήνα και έναν σωλήνα κλάδων που είναι κάθετος στον κύριο σωλήνα σε μια πλευρά του κύριου σωλήνα και συνδεμένος με τον κύριο σωλήνα.
Προδιαγραφή
1. Μια βαλβίδα τίθεται στη γωνία όπου η κατεύθυνση της κύριας εξόδου σωλήνων συναντά την κατεύθυνση της εξόδου σωλήνων κλάδων. Ένα κυκλικό κομμάτι βαλβίδων τίθεται στη βαλβίδα.
2. Το κομμάτι βαλβίδων είναι σε μια αμοιβαία σφραγισμένη δομή με τον εσωτερικό τοίχο της κοιλότητας σωλήνων στην κλειστή κατάσταση της κοιλότητας σωλήνων.
3. Αυτό το είδος τοποθέτησης σωληνώσεων απλοποιεί τη σωλήνωση θέτοντας, σώζει την κατανάλωση μερών σωληνώσεων, διευκολύνει τη λειτουργία, διευκολύνει τη συντήρηση του κλάδου σωληνώσεων και τον ανεφοδιασμό κάθε κλάδου σταδιακά.
4. Εκτός από το ρόλο του παραδοσιακού τριπλού σωλήνα, διαδραματίζει επίσης το ρόλο της διπλής βαλβίδας θέσης. Μια από την κύρια παραγωγή σωλήνων και σωλήνων κλάδων μπορεί να επιλεχτεί αυθαίρετα όπως κλείνεται και άλλη ως ομαλό εργαζόμενο κράτος.
5.The το πρότυπο χρήσης μπορεί επίσης αυθαίρετα να ρυθμίσει την αναλογία ροής της κύριας παραγωγής σωλήνων και σωλήνων κλάδων, εφ' όσον μπορεί να ρυθμιστεί η γωνία του κομματιού βαλβίδων στην κοιλότητα σωλήνων.
6. Το κοχλιοτομημένο γράμμα Τ είναι ένα είδος βιομηχανικών τοποθετήσεων σωληνώσεων. Η κύρια λειτουργία της είναι να χωρίσει το μέσο. Στη διαδικασία παραγωγής, υπάρχουν δύο είδη σφυρηλατημένου κομματιού και ρίψης.
7. Το σφυρηλατημένο κομμάτι αναφέρεται στο σφυρηλατημένο κομμάτι με τη θέρμανση του πλινθώματος ή του στρογγυλού φραγμού, και τη διαμόρφωση μετά από να επεξεργαστεί το νήμα στο ανώτερο κρεβάτι στη μηχανή η ρίψη αναφέρεται στην τήξη του πλινθώματος και την έκχυση του στο πρότυπο του γράμματος Τ, και έπειτα τη διαμόρφωση μετά από να δροσίσει.
8. Λόγω της διαφορετικής διαδικασίας παραγωγής, η πίεση του σφυρηλατημένου κομματιού είναι πολύ υψηλότερη από αυτή της ρίψης.
9. Τα κύρια πρότυπα κατασκευής του περασμένου κλωστή γράμματος Τ είναι γενικά ΜΒ/t14626, ASME B16.11 και bs3799.
Τεχνικό φύλλο στοιχείων
Κοχλιοτομημένο γράμμα Τ γράμμα Τ σωλήνων ανοξείδωτου του φύλλου στοιχείων τοποθετήσεων σωληνώσεων ανοξείδωτου
| Ονομαστική διάμετρος |
Κέντρο στο τέλος |
Διάμετρος |
Πάχος |
Μήκος νημάτων |
| Γράμμα Τ |
Δ |
Cmin |
| DN |
NPS |
2000 λίβρα |
3000 λίβρες |
6000 λίβρες |
2000 λίβρα |
3000 λίβρες |
6000 λίβρες |
2000 λίβρα |
3000 λίβρες |
6000 λίβρες |
NPT |
Rc |
| Sch80 |
Sch160 |
XXS |
Sch80 |
Sch160 |
XXS |
Sch80 |
Sch160 |
XXS |
| 6 |
1/8 |
21 |
21 |
25 |
22 |
22 |
25 |
3.0 |
3.0 |
6.5 |
6.5 |
6.5 |
| 8 |
1/4 |
21 |
25 |
29 |
22 |
25 |
33 |
3.0 |
3.5 |
6.5 |
8.0 |
10.0 |
| 10 |
3/8 |
25 |
29 |
33 |
25 |
33 |
38 |
3.0 |
3.5 |
7.0 |
9.0 |
10.5 |
| 15 |
1/2 |
29 |
33 |
38 |
33 |
38 |
46 |
3.0 |
4.0 |
8.0 |
11.0 |
13.5 |
| 20 |
3/4 |
33 |
38 |
44 |
38 |
46 |
56 |
3.0 |
4.5 |
8.5 |
12.5 |
14.0 |
| 25 |
1 |
38 |
44 |
51 |
46 |
56 |
62 |
3.5 |
5.0 |
10.0 |
14.5 |
17.5 |
| 32 |
1.1/4 |
44 |
51 |
60 |
56 |
62 |
75 |
4.0 |
5.5 |
10.5 |
17.0 |
18.0 |
| 40 |
1.1/2 |
51 |
60 |
64 |
62 |
75 |
84 |
4.0 |
5.5 |
11.0 |
18.0 |
18.5 |
| 50 |
2 |
60 |
64 |
83 |
75 |
84 |
102 |
4.5 |
7.0 |
12.0 |
19.0 |
19.0 |
| 65 |
2.1/2 |
76 |
83 |
95 |
92 |
102 |
121 |
5.5 |
7.5 |
15.5 |
23.5 |
29.0 |
| 80 |
3 |
86 |
96 |
106 |
110 |
121 |
146 |
6.0 |
9.0 |
16.5 |
26.0 |
30.0 |
| 100 |
4 |
106 |
114 |
114 |
146 |
152 |
152 |
6.5 |
11.0 |
18.5 |
27.5 |
33.0 |
Πλεονέκτημα
1. Το περασμένο κλωστή ανοξείδωτο γράμμα Τ λύνει εντελώς το πρόβλημα σφράγισης μεταξύ των επιφανειών σφράγισης των παραδοσιακών συνδέοντας σωλήνων, και η αντίσταση ροής είναι μικρή.
2. Το γράμμα Τ ανοξείδωτου που εγκαθίσταται στη σωλήνωση μπορεί να επιθεωρηθεί άμεσα και διατήρησε σε απευθείας σύνδεση για να μειώσει το κόστος η δομή είναι απλή, ο όγκος είναι μικρός, και το βάρος είναι ελαφρύ.
3. Σφραγίζοντας δομή σωλήνων ανοξείδωτου η τριπλή, η βαλβίδα παρέχεται από τη μηχανική δύναμη του κύριου σώματος, και η απόδοση σφράγισης είναι εγγυημένη υπό τις διάφορες συνθήκες εργασίας.
4. Όταν είναι πλήρως ανοικτό ή κλειστό πλήρως, δεν θα προκαλέσει τη διάβρωση της επιφάνειας σφράγισης βαλβίδων.
5. Μπορεί να χρησιμοποιηθεί σε ένα ευρύ φάσμα, από μικρό σε διάφορα χιλιοστόμετρα, σε διάφορους μετρητές, από υψηλό κενό στην υψηλή πίεση.
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Χρόνος παράδοσης
Κοχλιοτομημένο το γράμμα Τ γράμμα Τ σωλήνων ανοξείδωτου μας εργοστασίου τοποθετήσεων σωληνώσεων ανοξείδωτου έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
