Περιγραφή

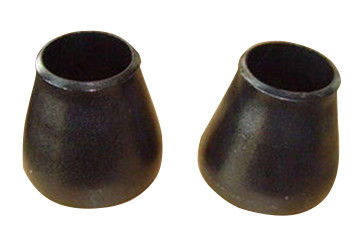

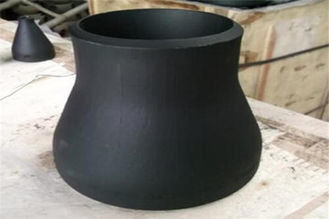

Ο μειωτής είναι ένα είδος τοποθέτησης σωληνώσεων που χρησιμοποιείται για τη μείωση σωλήνων. Η μορφή σύνδεσής της είναι να ενώσει στενά άμεσα τη μείωση του σωλήνα και του σωλήνα χάλυβα. Οι δύο άκρες του ομόκεντρου μειωτή χάλυβα άνθρακα έχουν τις διαφορετικές διαμέτρους, οι οποίες χρησιμοποιούνται για να συνδέσουν τους διαφορετικές σωλήνες ή τις φλάντζες διαμέτρων για τη μείωση. Τα στόμια και στις δύο άκρες του ομόκεντρου μειωτή είναι στον ίδιο άξονα. Όταν το μειωτή αλλάζουν, εάν η θέση του σωλήνα υπολογίζεται σύμφωνα με τον άξονα, η θέση του σωλήνα δεν θα αλλάξει.
Προδιαγραφή
Πρότυπα: ΜΒ/t12459, ΜΒ/T13401, ASME b16.9
Υλικό: χάλυβας άνθρακα
Σειρά μεγέθους: DN 6-100
Σειρά πίεσης: 3000 × 6000 × 3
Πάχος: XS και XXS
Επεξεργασία επιφάνειας: αντι-λάδι αντι-ζωγραφική
Τεχνικό φύλλο στοιχείων
| NPS |
Εξωτερική διάμετρος στη λοξότμηση |
Δίπλα δίπλα, Χ |
| Μεγάλο τέλος |
Μικρό τέλος |
| 3/4X1/2 |
26.7 |
21.3 |
38 |
| 3/4X3/8 |
26.7 |
17.3 |
38 |
| 1x3/4 |
33.4 |
26.7 |
51 |
| lxl/2 |
33.4 |
21.3 |
| 1-1/4X1 |
42.2 |
33.4 |
51 |
| 1-1/4X3/4 |
42.2 |
26.7 |
| 1-1/4X1/2 |
42.2 |
21.3 |
| 1-1/2X1-1/4 |
48.3 |
42.2 |
64 |
| 1-1/2X1 |
48.3 |
33.4 |
| 1-1/2X3/4 |
48.3 |
26.7 |
| 1-1/2X1/2 |
48.3 |
21.3 |
| 2x1-1/2 |
60.3 |
48.3 |
76 |
| 2X1-1/4 |
60.3 |
42.2 |
| 2x1 |
60.3 |
33.4 |
| 2x3/4 |
60.3 |
26.7 |
| 2-1/2x2 |
73 |
60.3 |
89 |
| 2-1/2X1-1/2 |
73 |
48.3 |
| 2-1/2X1-1/4 |
73 |
42.2 |
| 2-1/2x1 |
73 |
33.4 |
| 3x2-1/2 |
88.9 |
73 |
89 |
| 3x2 |
88.9 |
60.3 |
| 3x1-1/2 |
88.9 |
48.3 |
| 3X1-1/4 |
88.9 |
42.2 |
| 3-1/2X3 |
101.6 |
88.9 |
102 |
| 3-1/2X2-1/2 |
101.6 |
73 |
| 31/2x2 |
101.6 |
60.3 |
Εφαρμογή
Χρησιμοποιείται γενικά για την αλλαγή διαμέτρων του αερίου ή του κάθετου υγρού σωλήνα. Ο ομόκεντρος μειωτής και στις δύο άκρες του ακροφυσίου έκοψε circumferentially, γενικά χρησιμοποιημένος για την οριζόντια υγρή σωλήνωση.
Όταν το τέμνον σημείο του ομόκεντρου μειωτή χάλυβα άνθρακα είναι ανοδικό, καλείται τοπ επίπεδη εγκατάσταση, η οποία χρησιμοποιείται γενικά στον κολπίσκο αντλιών για να διευκολύνει την εξάτμιση.
Το σημείο κοπής γίνεται προς τα κάτω κατώτατη επίπεδη εγκατάσταση, η οποία χρησιμοποιείται γενικά για την εγκατάσταση της ρυθμίζοντας βαλβίδας και της εξάτμισης.
Ο ομόκεντρος μειωτής είναι ευεργετικός στη ροή του ρευστού, και έχει την λιγότερη το παρέμβαση στο κράτος ροής κατά αλλαγή της διαμέτρου. Επομένως, ο ομόκεντρος μειωτής χρησιμοποιείται για να αλλάξει τη διάμετρο του αερίου και της κάθετης υγρής σωλήνωσης ροής.
Δεδομένου ότι μια πλευρά του ομόκεντρου μειωτή είναι επίπεδη, το οποίο είναι κατάλληλο για την εξάτμιση ή την υγρή απαλλαγή, και είναι κατάλληλος για το ξεκίνημα και η συντήρηση, ο οριζόντιος εγκατεστημένος υγρός σωλήνας χρησιμοποιεί γενικά τον ομόκεντρο μειωτή.
Διαδικασία παραγωγής
Η κοινή διαμορφώνοντας διαδικασία του ομόκεντρου μειωτή χάλυβα άνθρακα μειώνει τη συμπίεση, επεκτείνει τη συμπίεση ή μειώνει συν την επέκταση της συμπίεσης, και η σφράγιση μπορεί επίσης να χρησιμοποιηθεί για μερικές προδιαγραφές του μειωτή.
Η διαδικασία τη διαμόρφωση είναι να τεθεί το κενό σωλήνων με την ίδια διάμετρο με το μεγάλο τέλος του ομόκεντρου μειωτή στον κύβο διαμόρφωσης.
Με τη συμπίεση κατά μήκος της αξονικής κατεύθυνσης του κενού σωλήνων, το μέταλλο κινείται κατά μήκος της κοιλότητας κύβων και συρρικνώνεται για να διαμορφώσει. Σύμφωνα με το μέγεθος του μειωτή, μπορεί να διαιρεθεί σε one-time συμπίεση διαμορφώνοντας ή πολλαπλάσιος πιέζοντας διαμορφώνοντας.
Η σφράγιση αναφέρεται στη χρήση των σωλήνων χάλυβα ως πρώτες ύλες για να παραγάγει τα μικρά και μεγάλα κεφάλια, και τη χρήση της σφράγισης της τεχνολογίας για την παραγωγή των μικρών και μεγάλων κεφαλιών μερικών προδιαγραφών.
Η μορφή του κύβου που χρησιμοποιείται για το σχέδιο σχεδιάζεται σύμφωνα με το μέγεθος της εσωτερικής επιφάνειας του κεφαλιού, και το πιάτο χάλυβα αφότου τρυπιέται με διατρητική μηχανή η απαλοιφή και σύρεται από τον κύβο.
Πρότυπα και απαιτήσεις
Ομόκεντρα πρότυπα μειωτών χάλυβα άνθρακα: εθνική τυποποιημένη, αμερικανική τυποποιημένη, βρετανική τυποποιημένη και arious μεταβλητή υψηλή σφράγιση.
Η ποιότητα του μειωτή θα καλύψει τις απαιτήσεις των τρεχουσών εθνικών τυποποιημένων τοποθετήσεων σωληνώσεων χάλυβα ενωμένων στενά άκρη άνευ ραφής και ενωμένων στενά τοποθετήσεων σωληνώσεων πιάτων χάλυβα των άκρη.
Η στρογγυλάδα του μειωτή δεν θα είναι μεγαλύτερη από 1% της αντίστοιχης εξωτερικής διαμέτρου τελών, και η επιτρεπόμενη απόκλιση θα είναι 3mm η επιτρεπόμενη απόκλιση του μεγέθους μειωτών θα καλύψει τις απαιτήσεις.
Τα κύρια πρότυπα κατασκευής του ομόκεντρου μειωτή χάλυβα άνθρακα είναι γενικά ΜΒ/t12459, ΜΒ/T13401, ASME b16.9, sh3408, sh3409, Hg/t21635, Hg/t21631, SY/t0510.
Ο ομόκεντρος μειωτής χάλυβα άνθρακα είναι ένα σημαντικό προϊόν τοποθετήσεων σωληνώσεων που δεν μπορεί να αντικατασταθεί στο σύστημα σωληνώσεων. Χρησιμοποιείται ευρέως στα διάφορα συστήματα σωληνώσεων και διαδραματίζει έναν τεράστιο ρόλο.
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Χρόνος παράδοσης
Το εργοστάσιό μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
