Ανοξείδωτο 316 ASME B16.9 διπλός 3/4 σταυρός ανοξείδωτου
Περιγραφή
Ο σταυρός ανοξείδωτου είναι ένα είδος τοποθέτησης σωληνώσεων που χρησιμοποιείται στον κλάδο της σωλήνωσης. Για την κατασκευή του σταυρού με το χωρίς συγκόλληση σωλήνα, υπάρχουν δύο συνήθως χρησιμοποιημένες διαδικασίες: υδραυλική διόγκωση και καυτή συμπίεση.
Ο σταυρός ανοξείδωτου υιοθετεί τη διαδικασία μετά από να θερμάνει, ο οποίος μειώνει τη χωρητικότητα του εξοπλισμού που απαιτείται για την υλική διαμόρφωση. Ο καυτός πιέζοντας σταυρός έχει την ευρεία προσαρμοστικότητα στα υλικά. Αυτή η διαμορφώνοντας διαδικασία χρησιμοποιείται συνήθως για το σταυρό με τη μεγάλη διάμετρο και τον παχύ τοίχο σωλήνων.
Προδιαγραφή
Υλικό: Ανοξείδωτο 304/316
Σύνδεση: Γρήγορα συνδέστε με Barb μανικών
Σειρά μεγέθους: 1» σε 4» και 25.4mm101.6mm
Πίεση ραγίσματος: 1/3 έως 25 psig (φραγμός 0,02 έως 1,7)
Θερμοκρασία εργασίας: -10℉~400℉ (- 23℃~204℃)
Τεχνικό φύλλο στοιχείων
Ανοξείδωτο 316 ASME B16.9 διπλό 3/4 φύλλο στοιχείων ανοξείδωτου διαγώνιο τεχνικό όπως κατωτέρω:
| Μέγεθος σωλήνων Norminal (ίντσα) |
Εξωτερική διάμετρος |
Genter στο τέλος |
| |
Γ |
Μ |
| 1/2 |
21.3 |
25.4 |
| 3/4 |
26.7 |
28.4 |
| 1 |
33.4 |
38.1 |
| 1 1/4 |
42.2 |
47.8 |
| 1 1/2 |
48.3 |
57.2 |
| 2 |
60.3 |
63.5 |
| 2 1/2 |
73 |
76.2 |
| 3 |
88.9 |
85.9 |
| 3 1/2 |
101.6 |
95.3 |
| 4 |
114.3 |
104.6 |
| 5 |
141.3 |
124 |
| 6 |
168.3 |
142.7 |
| 8 |
219.1 |
177.8 |
| 10 |
273.1 |
215.9 |
| 12 |
323.9 |
254 |
| 14 |
355.6 |
279.4 |
Χαρακτηριστικό
Ο σταυρός ανοξείδωτου διαμορφώνεται με την καυτή συμπίεση. Κενός ο μεγαλύτερος σωλήνων από τη διαγώνια διάμετρο ισιώνεται στο μέγεθος της διαγώνιας διαμέτρου, και μια τρύπα ανοίγουν στο μέρος του τεντωμένου σωλήνα κλάδων.
Το κενό σωλήνων θερμαίνεται και τίθεται στον κύβο διαμόρφωσης, και ο κύβος για το σχεδιασμό του σωλήνα κλάδων εγκαθίσταται στο κενό σωλήνων.
Στο πλαίσιο της δράσης της πίεσης, το κενό σωλήνων συμπιέζεται ακτινωτά. Στο στάδιο της ακτινωτής συμπίεσης, των ροών μετάλλων στο σωλήνα κλάδων και των μορφών ένας κλάδος διοχετεύει με σωλήνες κάτω από την ένταση του κύβου.
Ολόκληρη η διαδικασία διαμορφώνεται μέσω της ακτινωτής συμπίεσης του κενού σωλήνων και της τεντώνοντας διαδικασίας του σωλήνα κλάδων.
Το μέταλλο του καυτού πιεσμένου διαγώνιου σωλήνα κλάδων αντισταθμίζεται από την ακτινωτή μετακίνηση του κενού σωλήνων, έτσι καλείται επίσης ακτινωτή διαδικασία αποζημιώσεων.
Εφαρμογή
Ο σταυρός ανοξείδωτου χρησιμοποιείται ευρέως σε σημαντικές εγκαταστάσεις παραγωγής ενέργειας, τη χημική βιομηχανία, την ελαφριά βιομηχανία, τη μεταλλουργία, την αστική κατασκευή, τη ναυπηγική, την εφαρμοσμένη μηχανική φυσικού αερίου, την κατασκευή τροφίμων, την κατασκευή χάρτου, την ιατρική και άλλες βιομηχανίες στο εσωτερικό και στο εξωτερικό.

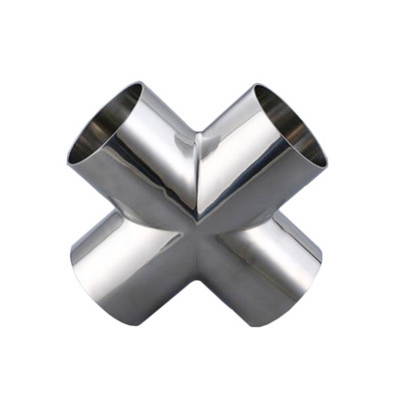

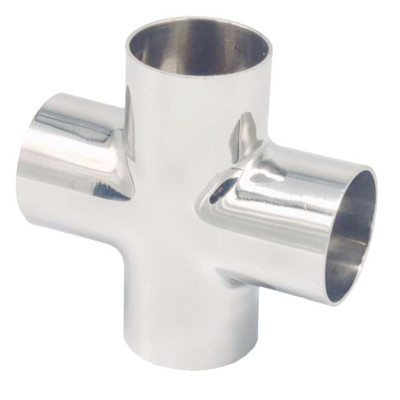

Εικόνα προϊόντων
