Άκρη-ενώνοντας στενά σταυρός χάλυβα άνθρακα ASTM A234wpb 1-60inch sch40
Περιγραφή
Ο σταυρός χάλυβα άνθρακα είναι ένας συνδετήρας σωλήνων. Καλείται επίσης τη four-way τοποθέτηση σωληνώσεων ή four-way ένωση, η οποία χρησιμοποιείται στο σωλήνα κλάδων της κύριας σωλήνωσης.
Four-way μπορεί να διαιρεθεί σε ίση διάμετρο και μείωση της διαμέτρου, και οι άκρες ακροφυσίων της ίσης διαμέτρου four-way είναι του ίδιου μεγέθους Το κύριο μέγεθος συνδέοντας σωλήνων σωλήνων της μείωσης του σταυρού είναι το ίδιο, ενώ το μέγεθος συνδέοντας σωλήνων του σωλήνα κλάδων είναι μικρότερο από αυτό του κύριου σωλήνα.
Για την κατασκευή του σταυρού με το χωρίς συγκόλληση σωλήνα, υπάρχουν δύο συνήθως χρησιμοποιημένες διαδικασίες: υδραυλική διόγκωση και καυτή συμπίεση.
Προδιαγραφή
Τύπος: Άνευ ραφής που ενώνεται στενά
Μέγεθος: 1/2» -» προσαρμοσμένο μέγεθος 72
Πάχος τοίχων: SCH5-SCH160 XXS
Πρότυπα: ANSI, ASTM, DIN, ISO, ΜΒ
Συσκευασία: ξύλινη περίπτωση, παλέτα ή ως απαίτηση των πελατών
Τεχνικό φύλλο στοιχείων
ASTM A234wpb 1-60inch sch40 άκρη-ενώνοντας στενά άνθρακα φύλλο στοιχείων χάλυβα διαγώνιο τεχνικό όπως κατωτέρω:
| DN |
Ονομαστική εξωτερική διάμετρος |
Διάσταση ορίου (χιλ.) |
| Δ |
δ |
Λ |
Ζ |
| 15 |
20 |
26 |
20 |
56 |
16 |
| 20 |
25 |
32 |
25 |
66 |
20 |
| 25 |
32 |
40 |
32 |
80 |
22 |
| 32 |
40 |
50 |
40 |
98 |
27 |
| 40 |
50 |
61 |
50 |
120 |
31 |
| 50 |
63 |
75 |
63 |
148 |
38 |
| 65 |
75 |
88 |
75 |
189 |
44 |
| 80 |
90 |
104 |
90 |
200 |
51 |
| 100 |
110 |
127 |
110 |
240 |
61 |
| 125 |
140 |
161 |
140 |
300 |
76 |
| 150 |
160 |
180 |
160 |
339 |
96 |
| 200 |
225 |
247 |
225 |
484 |
119 |
Χαρακτηριστικό
Ο σταυρός χάλυβα άνθρακα πραγματοποιείται σύμφωνα με ορισμένες μεθόδους και αρχές διαδικασίας στην παραγωγή, η οποία μπορεί να εξασφαλίσει την υψηλές ποιότητα και την εγγύηση παραγωγής στην πραγματικές παραγωγή και την επεξεργασία.
Η τοποθέτηση σωληνώσεων ισχύει στη σύνδεση των σωλήνων του ίδιου υλικού με όλες τις προδιαγραφές του συστήματος SDR, και στη σύνδεση των σωλήνων με τους διαφορετικούς βαθμούς του ίδιου υλικού.
Ο σταυρός χάλυβα άνθρακα έχει την αξιόπιστη απόδοση σύνδεσης, την υψηλή δύναμη διεπαφών, την καλή συμπίεση αέρα και τη σταθερή απόδοση τήξης.
Εφαρμογή
Ο σταυρός χάλυβα άνθρακα χρησιμοποιείται ευρέως στη χημική βιομηχανία, το πετρέλαιο, τη μεταλλουργία, το αέριο, τη ηλεκτρική δύναμη, τη ναυπηγική, τον κλιματισμό, το αυτοκίνητο, την κατασκευή, τη θερμική σωλήνωση, τον κενό εξοπλισμό και τις διάφορες βιομηχανικές σωληνώσεις.

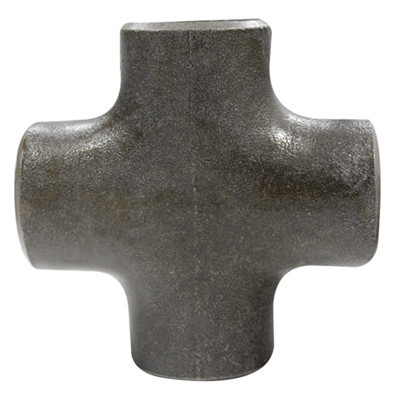

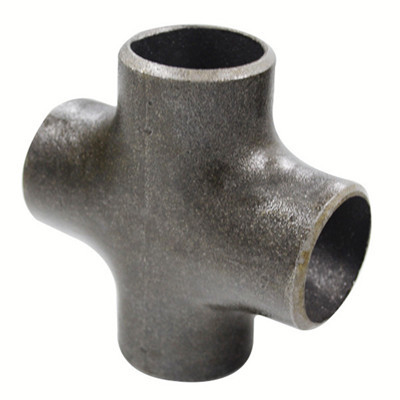

Εικόνα προϊόντων
