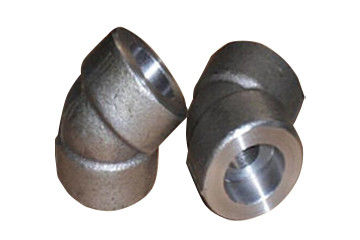

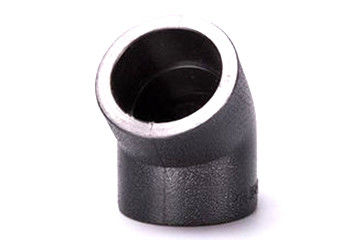

Λεπτομέρειες:
|
| Όνομα προϊόντων:: | Αγκώνας συγκόλλησης υποδοχών χάλυβα άνθρακα | Μέγεθος:: | Φυσικό μέγεθος |
|---|---|---|---|
| Πρότυπα:: | ΜΒ/ANSI ΤΟ /JIS/DIN | Υλικό:: | Χάλυβας άνθρακα |
| Τεχνολογία:: | Καυτές ώθηση και σφράγιση | Επεξεργασία επιφάνειας:: | Αντιδιαβρωτικό χρώμα |
| Επισημαίνω: | αγκώνας σωλήνων καισίου 45,JIS αγκώνας χάλυβα 45 βαθμού |
||
Σε ένα σύστημα σωληνώσεων, ένας αγκώνας είναι μια συναρμολόγηση που αλλάζει την κατεύθυνση ενός τρεξίματος σωλήνων. Σύμφωνα με τη γωνία, υπάρχουν τρία είδη ο συνηθέστερα χρησιμοποιημένος: 45 ° και 90 ° 180 °. Επιπλέον, σύμφωνα με τις ανάγκες του δρόμου εφαρμοσμένης μηχανικής, υπάρχουν άλλοι ανώμαλοι αγκώνες γωνίας όπως 60 °. Σύμφωνα με το υλικό, υπάρχει χυτοσίδηρος, ανοξείδωτο, χάλυβας κραμάτων, ελατός χυτοσίδηρος, χάλυβας άνθρακα, μη σιδηρούχα μέταλλα και πλαστικά. Σύμφωνα με τη διαδικασία παραγωγής, υπάρχει ενώνοντας στενά αγκώνας, αγκώνας σφράγισης, ωθώντας αγκώνας, πετώντας αγκώνας, κ.λπ.
Οι γραμμές επέκτασης δύο ακροφυσίων του αγκώνα 45 βαθμού κόβουν σε μια οξεία γωνία, ενώ ο αγκώνας 90 βαθμού ξέρει ότι οι γραμμές επέκτασης δύο ακροφυσίων είναι κάθετες. Μια αμβλιά γωνία διαμορφώνεται μετά από τους συνδέοντας σωλήνες και στις δύο πλευρές ενός αγκώνα 45 βαθμού, ενώ μια σωστή γωνία διαμορφώνεται μετά από τους συνδέοντας σωλήνες και στις δύο πλευρές ενός αγκώνα 90 βαθμού. Δεν επιτρέπεται για να ενώσει στενά δύο 45 αγκώνες βαθμού σε 90 αγκώνες βαθμού για τη χρήση. Οι αγκώνες είναι ο τομέας συγκέντρωσης της πίεσης στους σωλήνες, και η μεγαλύτερη μέρος της πίεσης της παραμόρφωσης επέκτασης και ψύξης απελευθερώνεται στους αγκώνες. Η συγκόλληση η ίδια είναι ένα αδύνατο σημείο, η παραμόρφωση κούρασης θα προκαλέσει τη ζημία ραγίσματος.
Πρότυπα: ANSI/ASME B16.11, GB/T14383-2008
Υλικό: χάλυβας άνθρακα Q235A
Σειρά μεγέθους: DN15-700
Σειρά πίεσης: 3000 λίβρες, 6000 λίβρες, 9000 λίβρες
Επεξεργασία επιφάνειας: αντι-λάδι αντι-ζωγραφική
| DN | Εξωτερική διάμετρος | Κέντρο για να τελειώσει τις διαστάσεις | |
| Μια σειρά | Σειρά Β | Μακροχρόνια ακτίνα | |
| 15 | 21.3 | 18 | 16 |
| 20 | 26.9 | 25 | 16 |
| 25 | 33.7 | 32 | 16 |
| 32 | 42.4 | 3S | 20 |
| 40 | 48.3 | 45 | 24 |
| 50 | 60.3 | 57 | 32 |
| 65 | 76.1(73) | 76 | 40 |
| 80 | 88.9 | 89 | 47 |
| 100 | 114.3 | 108 | 63 |
| 125 | 139.7 | 133 | 79 |
| 150 | 1683 | 159 | 95 |
| 200 | 219.1 | 219 | 126 |
| 250 | 273 | 273 | 158 |
| 300 | 323.9 | 325 | 189 |
| 350 | 355.6 | 377 | 221 |
| 400 | 406.4 | 426 | 253 |
| 450 | 457 | 478 | 284 |
| 500 | 508 | 529 | 316 |
| 550 | 559 | - | 343 |
| 600 | 610 | 630 | 381 |
| 650 | 660 | - | 405 |
| 700 | 711 | 720 | 438 |
1, η υλικές επιλογή και η απαλοιφή, επίλεκτο κατάλληλο πιάτο χάλυβα, περικοπή, και χαρακτηρίζουν το φούρνο, τον αριθμό batch, την προδιαγραφή τοποθετήσεων σωληνώσεων, το όνομα προγράμματος και τον αριθμό πρώτων υλών σαφώς.
2, ο αγκώνας πιέζονται και ενώνονται στενά στη μορφή, και η περιφερειακή πίεση κρατιέται ισορροπημένη κατά τη διάρκεια της πιέζοντας διαδικασίας.
3, θερμική επεξεργασία: σύμφωνα με τη διαδικασία θερμικής επεξεργασίας. Επεξεργασία επιφάνειας: μετά από τη θερμική επεξεργασία, το δέρμα οξειδίων επιφάνειας των τοποθετήσεων σωληνώσεων θα αφαιρεθεί με να στρώσει με άμμο τη μηχανή για να τους κάνει να παρουσιάσουν μεταλλική λαμπρότητα.
4, μη καταστρεπτική δοκιμή του αγκώνα: συνήθως χρησιμοποιημένο μαγνητικό μόριο, υπερηχητικός, διείσδυση και ακτινογραφικές εξεταστικές μέθοδοι για να ανιχνεύσει τις ατέλειες επιφάνειας.
5, τέλος που επεξεργάζονται στη μηχανή: κατεργασία του αυλακιού του μηχανικού προσώπου τελών σύμφωνα με το σχέδιο επιβεβαίωσης σχεδίου.
6, επιθεώρηση εμφάνισης: ο αγκώνας θα είναι χωρίς ρωγμές και άλλα φαινόμενα, και η επιφάνεια θα είναι χωρίς σκληρά σημεία.
7, οι εσωτερικές και εξωτερικές επιφάνειες των αγκώνων θα είναι ομαλά χωρίς ζημία στις ατέλειες δύναμης και εμφάνισης. Καμία επισκευή συγκόλλησης δεν επιτρέπεται για οποιαδήποτε ατέλεια στο σώμα αγκώνων.
8, επιθεώρηση διάστασης: μέτρηση εσωτερικής διαμέτρου μέτρηση κεντρικού ύψους μέτρηση πάχους τοίχων μέτρηση στρογγυλάδας μέτρηση σκληρότητας μέτρηση αυλακιού οριζόντια μέτρηση απόκλισης πλάγια μέτρηση απόκλισης.
9, πάστωμα, παθητικότητα και χαρακτηρισμός.
1, αγκώνας υποδοχών διαιρείται σε αγκώνα υποδοχών 45 ° και αγκώνα υποδοχών 90 ° σύμφωνα με τη μορφή.
2, σύμφωνα με τα κοινά πρότυπα, οι προδιαγραφές του αγκώνα υποδοχών είναι dn6, DN8, dn10, DN15, DN20, DN25, DN32, Dn40, DN50, DN65, DN80 και DN100.
3, η συνήθως χρησιμοποιημένη προδιαγραφή διαταγής είναι dn15-dn50. Διαιρείται σε 3000lb, 6000lb, 9000lb ή sch80, sch160 και XXS σύμφωνα με το επίπεδο πίεσης.
4, αγκώνας συγκόλλησης υποδοχών χάλυβα άνθρακα περιλαμβάνουν κυρίως την καυτή ώθηση που διαμορφώνει τη διαδικασία και που σφραγίζει διαμορφώνοντας τη διαδικασία.
5, αυτό ισχύουν κυρίως στην πετροχημική δύναμη, την αεροδιαστημική, στρατιωτική βιομηχανία, την πυροπροστασία, τη μεταλλουργία, τη ναυπηγική, το αέριο, την πυρηνική ενέργεια, την προστασία του περιβάλλοντος και άλλους τμήματα και τομείς που απαιτούν την υψηλή πίεση και το ακριβές μέγεθος.
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Το εργοστάσιό μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
