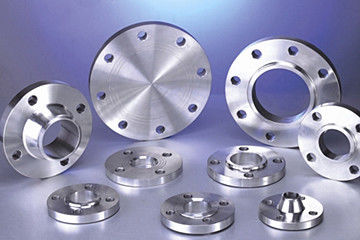

Φλάντζα ανοξείδωτου συναρμολογήσεων φλαντζών σωλήνων ανοξείδωτου
Περιγραφή
Η σύνδεση φλαντζών ανοξείδωτου μπορεί να διαιρεθεί σε πέντε τρόπους: επίπεδη συγκόλληση, συγκόλληση άκρης, συγκόλληση υποδοχών, χαλαρό μανίκι, περασμένη κλωστή σύνδεση. Η επίπεδη συγκόλληση χρησιμοποιείται μόνο για να ενώσει στενά το εξωτερικό στρώμα, όχι το εσωτερικό στρώμα χρησιμοποιείται συνήθως στις σωληνώσεις μέσης και χαμηλής πίεσης, και η ονομαστική πίεση της σωλήνωσης είναι λιγότερο από 2.5MPa. Υπάρχουν τρία είδη επιφάνειας σφράγισης της επίπεδης φλάντζας συγκόλλησης, τα οποία είναι ομαλός τύπος, κοίλος κυρτός τύπος και tenon τύπος αυλακιού. Μεταξύ τους, ο ομαλός τύπος είναι ευρύτατα χρησιμοποιημένη, και η τιμή είναι προσιτή και οικονομικώς αποδοτική.
Τεχνικό φύλλο στοιχείων
Τεχνικό φύλλο στοιχείων φλαντζών ανοξείδωτου συναρμολογήσεων φλαντζών σωλήνων ανοξείδωτου όπως κατωτέρω:
| ίντσα |
Ονομαστική διάμετρος |
10kg=l. 0MPa |
| εξωτερική διάμετρος |
Απόσταση τρυπών μπουλονιών |
Διάμετρος μπουλονιών |
Αριθμός τρυπών μπουλονιών |
Πάχος φλαντζών |
| 3/8 |
DN10 |
50 |
60 |
14 |
4 |
14 |
| 1/2 |
DN15 |
59 |
65 |
14 |
4 |
14 |
| 3/4 |
DN20 |
105 |
75 |
14 |
4 |
16 |
| 1 |
DN25 |
115 |
85 |
14 |
4 |
16 |
| 1 ¼ |
DN32 |
140 |
100 |
18 |
4 |
18 |
| 1 ½ |
DN40 |
150 |
110 |
18 |
4 |
18 |
| 2 |
DN50 |
165 |
125 |
18 |
4 |
20 |
| 2 ½ |
DN65 |
185 |
145 |
18 |
4 |
20 |
| 3 |
DN80 |
200 |
160 |
18 |
8 |
20 |
| 3 ½ |
DN100 |
220 |
180 |
18 |
8 |
22 |
| 4 |
DN125 |
250 |
210 |
18 |
8 |
22 |
Προδιαγραφή
Πρότυπα: ΜΒ/ANSI ΤΟ /JIS/DIN
Μέγεθος: 1/8 " ~2»
Εφαρμογή: Η χημική ουσία, συνδέει τους σωλήνες
Χαρακτηριστικό
Η φλάντζα ανοξείδωτου είναι σύνδεση συγκόλλησης άκρης, τα εσωτερικά και εξωτερικά στρώματα της φλάντζας πρέπει να ενωθούν στενά, γενικά χρησιμοποιημένος καθ'οδόν μέσων και υψηλής πίεσης, ονομαστική πίεση της σωλήνωσης είναι μεταξύ 0,25 ~ 2.5MPa. Η επιφάνεια σφράγισης της σύνδεσης φλαντζών συγκόλλησης άκρης είναι κοίλος κυρτός τύπος, και η εγκατάσταση είναι σχετικά σύνθετη, έτσι το κόστος εργασίας, η μέθοδος εγκαταστάσεων και το κόστος βοηθητικού υλικού είναι σχετικά υψηλά.
Η φλάντζα ανοξείδωτου είναι σύνδεση συγκόλλησης υποδοχών, η οποία χρησιμοποιείται γενικά στους σωλήνες με την ονομαστικά πίεση λιγότερο ή ίσο προς 10.0MPa και την ονομαστική διάμετρο λιγότερο ή ίσο προς 40mm. Το χαλαρό μανίκι χρησιμοποιείται γενικά καθ'οδόν με τη χαμηλή πίεση αλλά το διαβρωτικό μέσο, έτσι αυτό το είδος φλάντζας έχει την ισχυρή αντίσταση διάβρωσης και αποτελείται κυρίως από το ανοξείδωτο.
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Χρόνος παράδοσης
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 30 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
