Λεπτομέρειες:
|
| Μέγεθος: | 1/2» - 48» (DN15-DN1200) | Πάχος: | 2mm50mm |
|---|---|---|---|
| Πίεση εργασίας: | 1.6Mpa, 16-31.5MPa | Πρότυπα: | DIN, JIS, ANSI, ASME, ΜΒ |
| χρήση: | Νερό αερίου ελαίου βιομηχανικό | Σύνδεση: | Συγκόλληση |
| Επισημαίνω: | DN1200 τοποθετήσεις σωληνώσεων χάλυβα άνθρακα,Γράμμα Τ χάλυβα άνθρακα ASTM A234,DN15 γράμμα Τ χάλυβα άνθρακα |
||

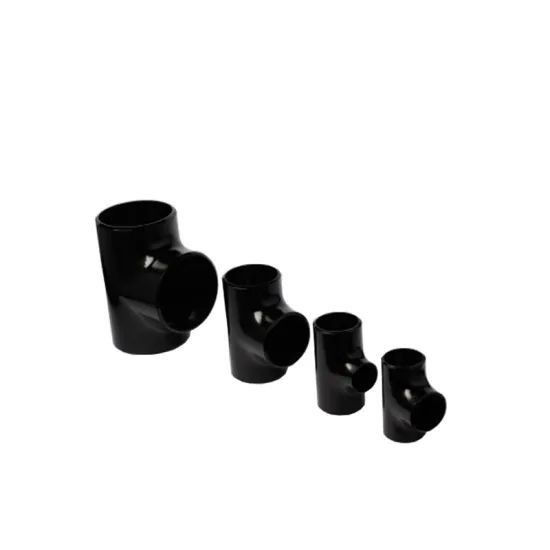

Το γράμμα Τ χάλυβα άνθρακα είναι ένα είδος τοποθετήσεων σωληνώσεων. Το γράμμα Τ χάλυβα άνθρακα έχει τρεις ενάρξεις, έναν κολπίσκο και δύο εξόδους Ή δύο εισαγωγές και μια εξαγωγή. Σαν είδος χημικών τοποθετήσεων σωληνώσεων, το γράμμα Τ χάλυβα άνθρακα χρησιμοποιείται κυρίως για να αλλάξει την κατεύθυνση ροής στη συμβολή τριών ίδιων ή διαφορετικών σωληνώσεων.
Τεχνικό φύλλο στοιχείων γραμμάτων Τ χάλυβα άνθρακα τοποθετήσεων σωληνώσεων χάλυβα άνθρακα ASTM A234 όπως κατωτέρω:
| Ονομαστική διάμετρος | Εξωτερική διάμετρος | Κέντρο στο τέλος | |||||
| D1 | D2 | ||||||
| DN | NPS | Σειρά Α | Σειρά Β | Σειρά Α | Σειρά Β | Γ | Μ |
| 15x15x15 | 1/2x1/2x1/2 | 21.3 | 18 | 21.3 | 18 | 25 | 25 |
| 15x15x10 | 1/2x1/2x3/8 | 21.3 | 18 | 17.3 | 14 | 25 | 25 |
| 15x15x8 | 1/2x1/2x1/4 | 21.3 | 18 | 13.7 | 10 | 25 | 25 |
| 20x20x20 | 3/4x3/4x3/4 | 26.9 | 25 | 26.9 | 25 | 29 | 29 |
| 20x20x15 | 3/4x3/4x1/2 | 26.9 | 25 | 21.3 | 18 | 29 | 29 |
| 20x20x10 | 3/4x3/4x3/8 | 26.9 | 25 | 17.3 | 14 | 29 | 29 |
| 25x25x25 | 1x1x1 | 33.7 | 32 | 33.7 | 32 | 38 | 38 |
| 25x25x20 | 1x1x3/4 | 33.7 | 32 | 26.9 | 25 | 38 | 38 |
| 25x25x15 | 1x1x1/2 | 33.7 | 32 | 21.3 | 18 | 38 | 38 |
| 32x32x32 | 1.1/4x1.1/4x1.1/4 | 42.4 | 38 | 42.4 | 38 | 48 | 48 |
| 32x32x25 | 1.1/4x1.1/4x1 | 42.4 | 38 | 33.7 | 32 | 48 | 48 |
| 32x32x20 | 1.1/4x1.1/4x3/4 | 42.4 | 38 | 26.9 | 25 | 48 | 48 |
| 32x32x15 | 1.1/4x1.1/4x1/2 | 42.4 | 38 | 21.3 | 18 | 48 | 48 |
| 40x40x40 | 1.1/2x1.1/2x1.1/2 | 48.3 | 45 | 48.3 | 45 | 57 | 57 |
Πίεση εργασίας: 1.6Mpa, 16-31.5MPa
Μέγεθος: 1/2» - 48» (DN15-DN1200)
Πάχος: 2mm50mm
Το γράμμα Τ χάλυβα άνθρακα πρόκειται να ισιώσει κενό το μεγαλύτερο σωλήνων από τη διάμετρο του γράμματος Τ στο μέγεθος της διαμέτρου του γράμματος Τ, και να ανοίξει μια τρύπα στο μέρος του σωλήνα κλάδων τεντώματος Το κενό σωλήνων θερμαίνεται και τίθεται στον κύβο διαμόρφωσης, και ένας κύβος για το σωλήνα κλάδων σχεδίων τίθεται στο κενό σωλήνων Στο πλαίσιο της δράσης της πίεσης, το κατάλυμα συμπιέζεται ακτινωτά, ρέει στο σωλήνα κλάδων, και διαμορφώνει το σωλήνα κλάδων κάτω από το σχέδιο του κύβου.
| Όνομα Porduct | Γράμμα Τ σωλήνων |
| Μέγεθος | 1/2» - 24» άνευ ραφής, 26-110 που ενώνεται στενά |
| Πρότυπα | ANSI B16.9.MSS SP 43, DIN2615, EN10253, GOST17376, JIS B2313, MSS SP 75, Κ.ΛΠ. |
| Πάχος τοίχων | STD, XS, XXS, SCH20, SCH30, SCH40, SCH60, SCH80, SCH160, XXS ΚΑΙ Κ.ΛΠ. |
| Τύπος | Ίσος/κατ' ευθείαν τοποθετήστε στο σημείο αφετηρίας, μειωμένο γράμμα Τ, γράμμα Τ Jateral γραμμάτων Τ Υ, φραγμένο γράμμα Τ, διασπασμένο γράμμα Τ, τοποθετεί το σταυρό |
| Τέλος | λοξότμηση end/BE/buttweld |
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται.
Το εργοστάσιο επιπέδων χάλυβά μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 30 ημέρες για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
