Περιγραφή

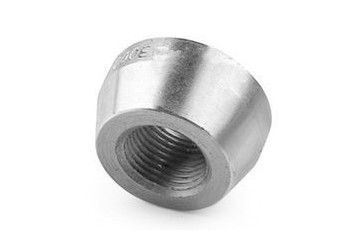

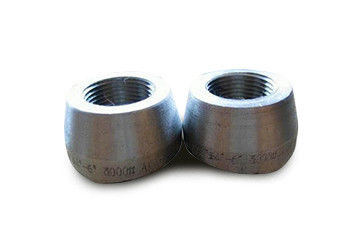

Το Olet χρησιμοποιείται κυρίως για τις τοποθετήσεις σωληνώσεων τύπων ενίσχυσης της σύνδεσης κλάδων. Το σώμα αποτελείται από τα υψηλής ποιότητας σφυρηλατημένα κομμάτια με το ίδιο υλικό με το σωλήνα, συμπεριλαμβανομένου του χάλυβα άνθρακα, του χάλυβα κραμάτων, του ανοξείδωτου, κ.λπ. Το Olet και ο κύριος σωλήνας είναι ενωμένοι στενά. Υπάρχουν τρεις τύποι συνδέσεων με το Olet ή άλλους σωλήνες, όργανα και βαλβίδες: συγκόλληση άκρης, συγκόλληση υποδοχών και περασμένη κλωστή σύνδεση. MSS SP-97, το ΜΒ/t19326 και άλλα πρότυπα χρησιμοποιούνται συνήθως για την κατασκευή Olet. Η επιγραφή κλάδων παρέχει έναν κλάδο από έναν μεγάλης διαμέτρου σωλήνα σε έναν σωλήνα μικρός-διαμέτρων. Ο σωλήνας στον οποίο ο κλάδος συνδέεται καλείται κύριο σωλήνα, και ο σωλήνας στον οποίο ο κλάδος συνδέεται καλείται Olet. Οι συνδέσεις κλάδων έχουν τις παραμέτρους όπως το μέγεθος, τύπος, άντεξαν την εκτίμηση διαμέτρων και πίεσης. Υπάρχουν τρεις βαθμοί πίεσης συγκόλλησης άκρης Olet: STD, XS και sch160. Η βάση Olet είναι η ίδια με αυτήν του κλάδου συγκόλλησης άκρης, αλλά η σύνδεση κλάδων της υιοθετεί τη σύνδεση συγκόλλησης υποδοχών.
Προδιαγραφή
Πρότυπα: MSS SP-97, ΜΒ/t19326
Υλικό: χάλυβας άνθρακα, χάλυβας κραμάτων, ανοξείδωτο
Σειρά μεγέθους: DN 6-100
Σειρά πίεσης: 3000 × 6000 × 3
Πάχος: XS και XXS
Μήκος: από 3.1/2 ίντσα σε 6.1/2 ίντσα
Επεξεργασία επιφάνειας: αντι-λάδι αντι-ζωγραφική
Τύπος τελών: υποδοχή ή εξωτερικό νήμα
Άλλοι: Το Olet έχει δύο κατηγορίες πίεσης 3000 × 6000 × 3. Miter ο κλάδος χρησιμοποιείται για τον κλάδο 45 °. Η συγκόλληση άκρης, η συγκόλληση υποδοχών και η περασμένη κλωστή σύνδεση μπορούν να χρησιμοποιηθούν για τη σύνδεση με Olet. Οι πίνακες κλάδων αγκώνων χρησιμοποιούνται για να παρέχουν τις συνδέσεις κλάδων στους μακριούς αγκώνες ακτίνας ή τους κοντούς αγκώνες ακτίνας. Η συγκόλληση άκρης, η συγκόλληση υποδοχών και η περασμένη κλωστή σύνδεση μπορούν να υιοθετηθούν για τη σύνδεση του αγκώνα Olet. Κοντό Olet χρησιμοποιείται συχνά για την εγκατάσταση και την εξάτμιση βαλβίδων. Υπάρχουν δύο βαθμοί πάχους: XS και XXS. Το μήκος κοντού Olet είναι από 3.1/2 ίντσα σε 6.1/2 μετρά σε ίντσες, και το τέλος είναι υποδοχή ή εξωτερικό νήμα.
Τεχνικό φύλλο στοιχείων
| Ονομαστική διάμετρος του κύριου σωλήνα |
Ονομαστική διάμετρος του σωλήνα κλάδων |
Εκτίμηση πίεσης |
| Λ |
D1/min |
D2/rnin |
Ε |
d3 |
J/min |
| DN |
NPS |
DN |
NPS |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
3000 |
6000 |
| 8^900 |
1/4~36 |
6 |
1/8 |
19 |
— |
27 |
一 |
22 |
— |
15.9 |
— |
6.1 |
一 |
6.4 |
| 10^900 |
3/8~36 |
8 |
1/4 |
19 |
一 |
27 |
一 |
22 |
一 |
15.9 |
一 |
8.5 |
一 |
8.1 |
| 15^900 |
1/2~36 |
10 |
3/8 |
21 |
— |
30 |
— |
25 |
— |
19.1 |
— |
11.8 |
— |
9.1 |
| 20^900 |
3/4~36 |
15 |
1/2 |
25 |
32 |
38 |
45 |
33 |
42 |
23.8 |
19.1 |
15 |
11 |
10.9 |
| 25^900 |
1~36 |
20 |
3/4 |
27 |
37 |
47 |
52 |
39 |
48 |
30.2 |
25.4 |
20.2 |
14.8 |
12.7 |
| 32^900 |
5/4~36 |
25 |
1 |
33 |
40 |
56 |
63 |
48 |
58 |
36.5 |
33.3 |
25.9 |
19.9 |
14.7 |
| 40^900 |
3/2~36 |
32 |
1. 1/4 |
33 |
41 |
66 |
72 |
58 |
67 |
44.5 |
38.1 |
34.3 |
28.7 |
17 |
| 50^900 |
2~36 |
40 |
1. 1/2 |
35 |
43 |
75 |
83 |
64 |
77 |
50.8 |
49.2 |
40.1 |
33.2 |
17.8 |
| 65^900 |
5/2~36 |
50 |
2 |
38 |
52 |
90 |
104 |
77 |
93 |
65.1 |
69.9 |
51.7 |
42.1 |
19 |
| 80^900 |
3~36 |
65 |
2. 1/2 |
46 |
— |
105 |
— |
94 |
— |
76.2 |
— |
61.2 |
— |
23.6 |
| 100^900 |
4~36 |
80 |
3 |
51 |
— |
124 |
— |
114 |
— |
93.7 |
— |
76.4 |
— |
25.9 |
| 125^900 |
5~36 |
100 |
4 |
57 |
一 |
154 |
一 |
140 |
一 |
120.7 |
一 |
100.7 |
一 |
27.7 |
Πλεονέκτημα
Η βάση του περασμένου κλωστή Olet είναι η ίδια με τη συγκόλληση άκρης Olet, αλλά η σύνδεση κλάδων της υιοθετεί την περασμένη κλωστή σύνδεση και δεν χρειάζεται τη συγκόλληση. Η συγκόλληση άκρης Olet είναι ο πιό κοινός συνδετήρας κλάδων. Το τέλος του είναι λοξευμένο και συνδεμένο με τον ευθύ σωλήνα με τη συγκόλληση άκρης, έτσι θεωρείται ως κομμάτι σωλήνων συγκόλλησης άκρης. Το σχέδιο της συγκόλλησης άκρης Olet μπορεί να ελαχιστοποιήσει τη συγκέντρωση πίεσης και να παρέχει τη γενική ενίσχυση.
Συσκευασία
a. Πλαστική συσκευασία c.Pallet Δ. τσαντών συσκευασίας b.Wove τσαντών φυσαλίδων που προσαρμόζεται
Χρόνος παράδοσης
Το εργοστάσιό μας έχει την υψηλή δυνατότητα για την παραγωγή, ο χρόνος παράδοσης είναι 45days για τη μικρή ποσότητα, ή εάν είστε βιασύνη για αυτήν, μπορούμε να τακτοποιήσουμε και να συναντήσουμε την ημερομηνία ναυτιλίας σας.
